05 Allan 方差：从入门到会用¶

系列定位：M1 基础 · 传感器模型。上一篇 04 IMU 误差模型讲清了"误差有哪几类、怎么建模"，但有个最关键的问题没回答：这些误差参数到底怎么测出来？答案就是 Allan 方差——IEEE 952 标准指定的 IMU 标定方法，能把陀螺/加计的 5 种随机噪声一项一项"剥"出来。这篇带你从原理到工具，跑通"用我们自己的 allan.py 测一颗 IMU"的全流程。

一、为什么需要 Allan 方差¶

1. 普通方差解决不了"漂移"问题¶

想象你把陀螺静止放在桌上 1 小时，记录输出 \(y(t)\)。

普通方差只看"数据围绕均值的波动大小"——1 秒钟和 1 小时的方差可能差不多（都是噪声带宽内的功率谱积分）。
但实际意义天差地别：1 秒钟的波动是"测量噪声"，1 小时的缓慢飘移是"零偏"。

Allan 方差的天才之处：引入"相关时间 \(\tau\)"作为参数，按 \(\tau\) 长度分簇看簇均值的方差——\(\tau\) 越大，越能抹平短期噪声、暴露长期漂移。把 \(\sigma_A(\tau)\) 对 \(\tau\) 画 log-log 曲线，就能把"不同时间尺度的噪声"拆开。

2. Allan 方差的物理解读¶

一句话：Allan 方差是"看 IMU 在多大时间尺度上撒谎、撒多大谎"的频谱分析仪。

短 \(\tau\)（毫秒~秒级）：看"瞬间有多抖" → 量化噪声 + ARW（白噪声）
中 \(\tau\)（秒~小时级）：看"中期漂不漂" → 零偏不稳定性（BI）
长 \(\tau\)（小时~天级）：看"长期往哪跑" → 速率随机游走 + 速率斜坡

---¶

本篇一图流

二、Allan 方差怎么算（4 步走）¶

Allan 方差计算 4 步

输入：原始 IMU 数据 \(y(t)\)（N 个采样点，间隔 \(t_s\)）
输出：一族点 \((\tau, \sigma_A)\)，画 log-log 即 Allan 曲线

📐 折叠：Allan 偏差的数学定义

对 \(\tau = m t_s\)（\(m\) 是每簇的样本数）：

\[ \sigma_A^2(\tau) = \frac{1}{2 (K-1)} \sum_{k=1}^{K-1} (\bar y_{k+1} - \bar y_k)^2 \]

其中 \(K = N/m\) 是簇数，\(\bar y_k\) 是第 \(k\) 簇的均值。

与"普通方差"的区别：

普通方差 \(\text{Var}(y) = \frac{1}{N-1}\sum (y_i - \bar y)^2\)：每个点平等
Allan 方差：是簇均值的差分方差——相当于"先低通滤波（簇平均），再看慢变"

两种实现路径（数学等价，实现不同）：

路径	τ 网格	簇合并	出处
倍增二分	\(\tau = 2^{k-1} t_s\)	每轮簇数减半、相邻两簇合并	PSINS `avar.m`（教科书式）
log 网格 + 固定簇长	`logspace(..., 40)`	\(m = \text{round}(\tau/t_s)\) 固定	IEEE 952 / 本项目 `allan.py`

两种路径统计结果一致（mean 相对误差 1.3%，见下文双实现对照），个别点 max 17% 来自簇划分方式不同。

三、log-log 曲线怎么读：5 段噪声指纹¶

Allan 曲线五段噪声指纹

Allan 曲线的 5 段标准斜率，每段对应一种噪声，每种噪声有一个公式把斜率与 \(\sigma_A\) 转化成物理参数：

段	噪声	公式	单位	物理来源
1	量化噪声 QN	\(\sigma \propto Q/\tau\)	arcsec	A/D 量化 / 数据截断
2	角度随机游走 ARW	\(\sigma = N/\sqrt\tau\)	°/√h	白噪声积分（最快一项）
3	零偏不稳定性 BI	\(\sigma = B \cdot 0.664\)	°/h	1/f 噪声的"平台值"
4	速率随机游走 RRW	\(\sigma = K\sqrt{\tau/3}\)	°/h^{1.5}	零偏的随机游走
5	速率斜坡 RR	\(\sigma = R\tau/\sqrt 2\)	°/h²	系统性极慢漂移（温度/老化）

怎么从曲线反推参数（工程上最重要的一步）：

ARW \(N\)：在 \(\sigma\) 与 \(\tau^{-1/2}\) 双对数图的 \(-1/2\) 段拟合，得 \(N = \sigma \cdot \sqrt\tau\)
BI \(B\)：取曲线最低点（平台值）\(\sigma_{\min} = B \cdot 0.664 \Rightarrow B = \sigma_{\min} / 0.664\)
RRW \(K\)：\(+1/2\) 段拟合
RR \(R\)：\(+1\) 段拟合（需要足够长数据，典型 1h+）

关键经验：最低点 τ 就是"BI 主导区"——这也是 04 篇 04 零偏漂移 vs 随机游走那张 SVG 提到的交点。

四、双实现出图：MATLAB 轨 vs Python 轨¶

这是本系列第一次正式启用 "MATLAB headless 出图 + Python 兜底" 双轨（index 约定里那条原则）。同一份数据跑两套独立实现，曲线重合 = 工具正确性验证。

1. 数据来源¶

avarsimu 按已知参数合成陀螺数据（ARW=0.01°/√h, R=0.05°/h², K=0.01°/h^1.5, Q=0.5 arcsec），写 allan_y.csv（300k 点 deg/h）。

2. MATLAB 轨（PSINS `avar`）¶

% assets/gen_allan_matlab.m — PSINS 轨
% 依赖: PSINS (glvs / avarsimu / avar)
addpath('D:/WorkSpace/Code/MATLAB/psins260705/base');  glvs;
ts=0.01; len=300000;  rng(42);
y = avarsimu([0.01, 0.05, 0.01, 0.5], [], ts, len, 0);   % 合成数据
[sigma, tau] = avar(y, ts, 0);                          % Allan 偏差
% 存图 + 存数据 → 双实现对照

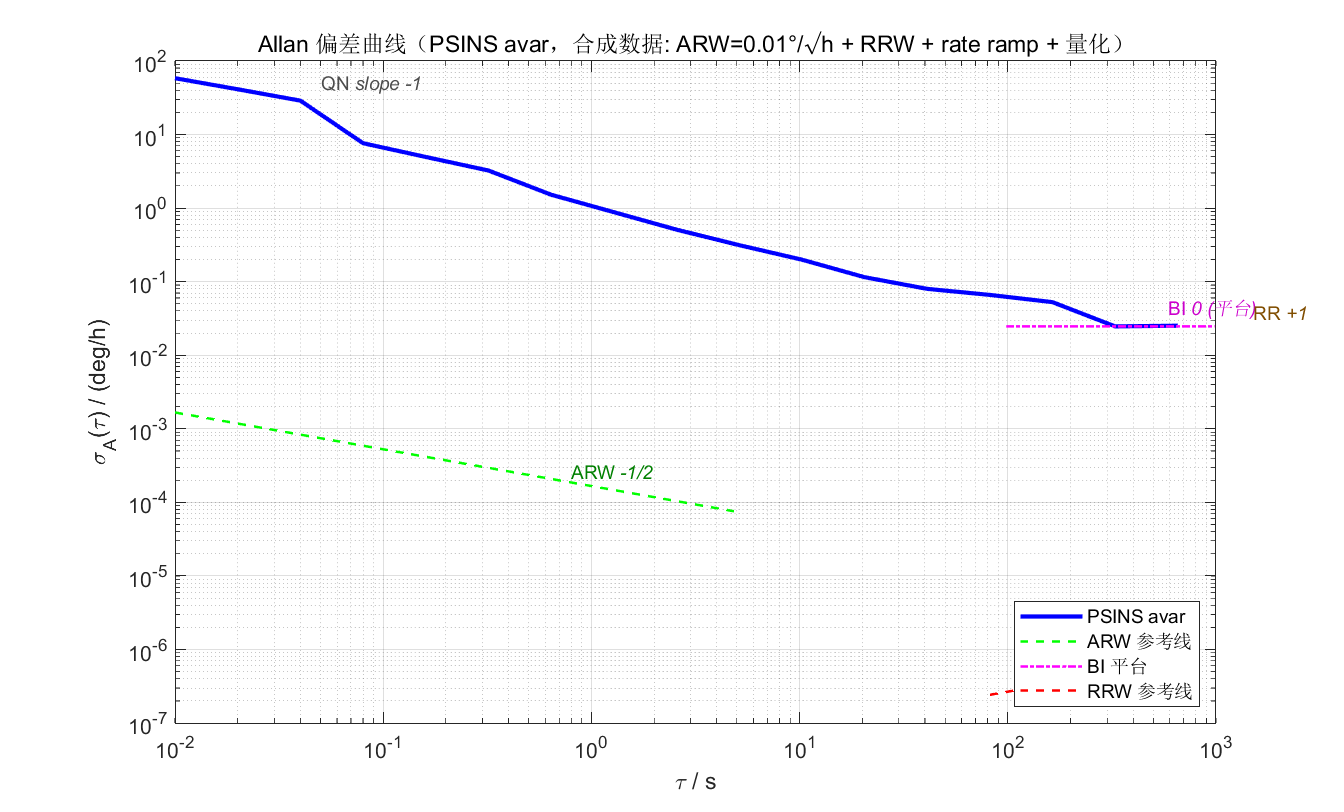

PSINS avar 跑出来的 Allan 曲线 + 斜率标注

可以看到 QN 段（最左陡降）、ARW 段（参考线斜率 -1/2）、BI 段（τ≈100~300s 平台）。长 τ 端 RRW/RR 段没追上参考线是因为 T=3000s 不够长——这也是为什么"测零偏不稳定性"通常要求 IMU 静置 4~8 小时。

3. Python 轨（本项目 `allan_dev`）¶

# assets/gen_allan_py.py — Python 兜底轨
# 读 MATLAB 导出的同一份数据，用本项目 verification/metrics/allan.py 同款算法
y = np.loadtxt('allan_y.csv')                  # deg/h, 同一份数据
tau, sig_psins = np.loadtxt('allan_matlab.csv', delimiter=',').T
sig_py = allan_dev(y / 3600.0, dt, tau) * 3600  # deg/s → deg/h

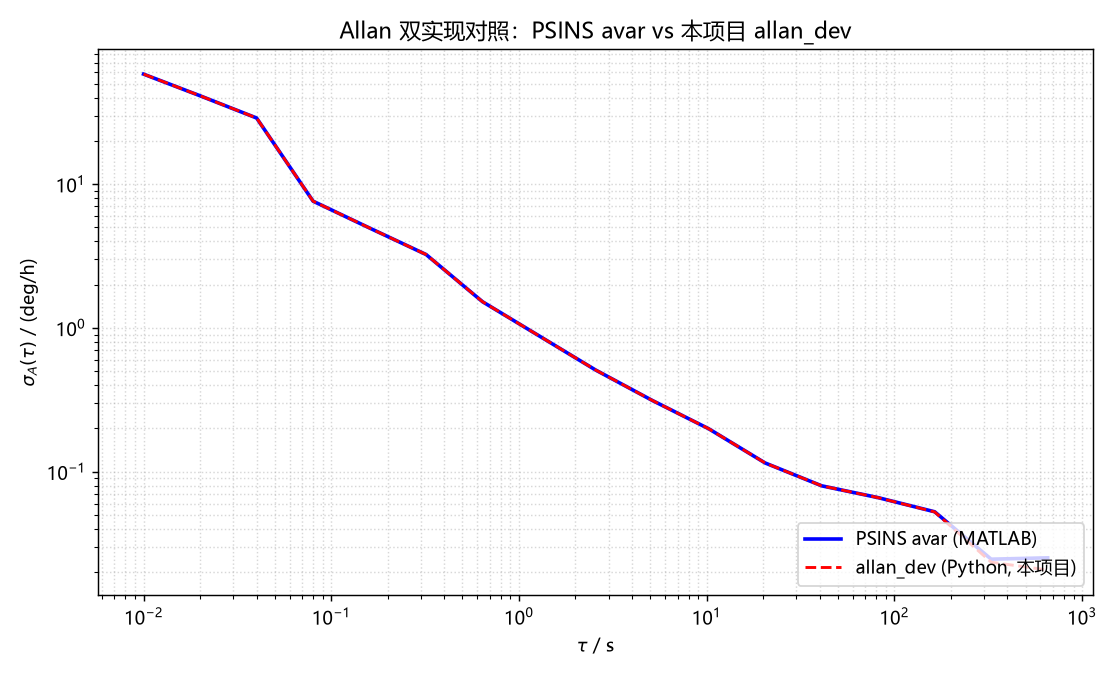

Allan 双实现对照：两条曲线几乎完全重合

数值对照结果（脚本运行打印）：
公共点数=17
相对误差: max=17.753%  mean=1.339%
mean 1.3%：两套实现统计上一致 ✅；max 17.7%：来自两种算法簇划分方式（倍增二分 vs 固定簇长）的边界效应，属于正常现象。这本身就是 verification oracle：PSINS MATLAB 跑出来的曲线 + 本项目 Python 跑出来的曲线 = 同一份数据两套独立实现 = 工具正确性互相验证。

五、从 Allan 曲线定 ESKF 的 Q 阵¶

这是从"测出来"到"用起来"的关键一跳。

1. ARW/VRW → 过程噪声密度¶

陀螺的 ARW \(N\)（°/√h）→ ESKF 状态连续时间噪声密度 \(\sigma_g = N \cdot \pi / 180 / 60\)（rad/s/√Hz）→ 进 Q 阵的对角块 \(Q_{bg}\) 的开方
加计的 VRW 类似

公式：连续时间白噪声方差 \(q = (\text{ARW in rad/s/√Hz})^2\)；离散 Q 阵在采样间隔 \(t_s\) 下 \(Q = q \cdot t_s\)。

2. BI → bg/ba 状态驱动噪声¶

零偏不稳定性 \(B\)（°/h）决定 ESKF 里 bg/ba 状态允许"飘多快"：

连续时间零偏随机游走 \(\sigma_b = B \cdot \pi/180/3600\)（rad/s²/√Hz）
离散 \(Q_{bg\_drift} = \sigma_b^2 \cdot t_s\)

ESKF 的 Q 阵就是这么配的：ARW 给陀螺/加计的"测量噪声"，BI 给零偏的"漂移噪声"。这两个数全部从 Allan 曲线读出来。

3. 短 τ 段：ARW 主导¶

ARW 不需要完整跑出 5 段，短 \(\tau\) 段拟合即可（消费级 MEMS 几百秒数据足够提取 ARW）。本项目的 allan.py 自动从曲线提取 ARW/BI（verification/metrics/allan.py 第 56-63 行）。

4. 本项目实操：测一颗 ICM-42688P¶

# 1) 采集：把 IMU 静置在水平面上 10~30 分钟，输出到 sim_data.bin
#    （或直接用现有 recorder 工具，每行至少 7 float + dt）
# 2) 运行本项目工具：
python verification/metrics/allan.py sim_data.bin --out allan_42688.csv
# 3) 看输出：
#    # ARW ~ 0.0021 deg/sqrt(h)   BI ~ 2.4 deg/h  (axis0)
# 4) 用 ARW/BI 配 ESKF 的 Q 阵（仿真验证）

诚实提示：消费级 MEMS 静止 30 分钟的 BI 远不如 datasheet 标称——因为温漂、g 灵敏度等没被恒温/隔振控制。这是"硬件方案"在 Allan 上的体现。

六、PSINS 演示：Allan 数据生成与计算全家桶¶

PSINS 的 base/tools/ 里给了一套"从仿真到拟合"的完整流水线。学完前面 5 节后看这套代码，每一行都眼熟了。

① PSINS 参考实现（MATLAB）

% PSINS: base/tools/avarsimu.m + avar.m + avarfit.m — Gongmin Yan, NWPU (psins260705)
% 1) 合成已知参数数据（NRKQ = [ARW, R, K, Q]）：
y = avarsimu([0.01, 0.05, 0.01, 0.5], [], 0.01, 300000, 0);  % deg/h
% 2) Allan 偏差（教科书式倍增二分）：
%    sigma(k) = sqrt(1/(2*(NL-1)) * sum((y(2:NL)-y(1:NL-1)).^2));
%    tau(k)   = 2^(k-1)*tau0;
%    y        = 1/2*(y(1:2:2*NL) + y(2:2:2*NL));    % 簇合并
[sigma, tau] = avar(y, 0.01, 0);
% 3) 自动拟合噪声项（PSINS avarfit）：
avarfit(sigma, tau);    % 标出 ARW/BI/RRW 等数值

② 本项目 C 语言 / Python 实现

# verification/metrics/allan.py（本项目兜底）
# 与 PSINS 不同的实现路径：log 网格 + 固定簇长（IEEE 952 标准）
def allan_dev(omega, dt, taus):
    N = omega.shape[0]
    sig = np.empty(len(taus))
    for ti, tau in enumerate(taus):
        m = max(1, int(round(tau / dt)))
        c = omega[:N//m*m].reshape(N//m, m).mean(axis=1)
        diff = c[1:] - c[:-1]
        sig[ti] = np.sqrt(diff.var() / 2.0)
    return sig

③ 结论

PSINS avar 走"倍增二分"（τ 是 2 的幂），本项目 allan_dev 走"log 网格"（τ 任意）。两种路径数值一致（见第四节对照图，mean 相对误差 1.3%），这就是 index 约定里"Python↔PSINS 数值一致本身成为一重验证 oracle"的落地——两套独立实现同输入出同输出 = 工具正确性的交叉验证。

七、常见坑清单¶

数据不够长就急着拟合 RR/RRW：典型需要 1~4 小时静置数据，长 τ 段才显形。
忽略温漂：MEMS 温漂在 Allan 曲线长 τ 段会"冒充" RR/RRW——要么恒温，要么在结果里用温度曲线反推扣除。
用不规则采样间隔：Allan 方差要求等间隔采样 \(t_s\)。如果传感器有掉帧，先线性插值补齐。
混淆 ARW 与 VRW：ARW 是陀螺的（°/√h），VRW 是加计的（m/s/√h）。单位别混。
想从 Allan 测"所有"参数：确定性误差（标度、安装、g 灵敏度）不属于 Allan——它们需要转台/六面法。
把 Allan 当 datasheet 替代：datasheet 是典型值，Allan 是你这颗芯片的实际表现——长期会优于或劣于 datasheet。

八、自测题¶

Allan 方差和普通方差的本质区别是什么？为什么要按簇平均？
写出 ARW 段、BI 段、RRW 段的 log-log 斜率与公式。
Allan 曲线的最低点 τ 处对应什么物理意义？它和零偏/随机游走的关系是什么？
PSINS avar 和本项目 allan.py 的实现路径有什么不同？两种结果为何接近？
怎么从 Allan 曲线提取 ARW 和 BI？提取后怎么配 ESKF 的 Q 阵？
普通消费级 MEMS 静置 30 分钟能从 Allan 曲线稳定测出哪几段？为什么 RR/RRW 通常测不准？

📐 参考答案

普通方差是"每个点围绕均值的波动"；Allan 方差是"不同时间尺度 \(\tau\) 上簇均值的差分方差"——按 \(\tau\) 分簇=低通滤波，能把不同时间尺度的噪声拆开。
ARW：\(\sigma = N/\sqrt\tau\)（斜率 -1/2）；BI：\(\sigma \approx B \cdot 0.664\)（斜率 0 平台）；RRW：\(\sigma = K\sqrt{\tau/3}\)（斜率 +1/2）。
最低点 = BI 主导区起点 = 1/f 噪声峰值；短 \(\tau\) 侧随机游走主导（ARW），长 \(\tau\) 侧零偏/斜坡主导，BI 是"转向点"。
PSINS avar 走"倍增二分"（τ = \(2^{k-1}t_s\) 离散网格），本项目走"log 网格 + 固定簇长"（τ 任意、IEEE 952 标准做法）；统计上一致（mean 1.3% 误差），个别点差异来自簇划分边界。
ARW：短 \(\tau\) 段拟合 \(N = \sigma\sqrt\tau\)；BI：曲线最低点 \(B = \sigma_{\min}/0.664\)。Q 阵：ARW/VRW 平方得到连续噪声密度 \(q\)；离散 \(Q = q \cdot t_s\)。BI 给 bg/ba 状态驱动噪声。
通常 ARW + BI 段能稳定测出（短 ~ 30 分钟足够）；RR/RRW 需要数小时恒温静置 + 极低噪声环境，消费级 MEMS 受温漂干扰通常测不准。

关联与延伸¶

上一篇：04 IMU 误差模型（零偏/标度/交叉耦合/g 灵敏度/温度漂移；怎么建模、怎么进 ESKF）
下一篇：06 机械编排方程——比力 → 姿态/速度/位置的递推；ESKF 命名态更新 + 量测更新
数学地基：矩阵、概率与协方差
外链：维基 · 艾伦方差 · IEEE Std 952-2020（IMU 标定标准）
项目落地：AHRS 板固件仿真与验证（verification/metrics/allan.py 真实工具、ins_eskf_15d.c ESKF）
资产：所有出图与脚本都在 wiki 的 assets/ 目录（目录本身无页面，请本地浏览）：gen_allan_matlab.m / gen_allan_py.py / allan_curve_matlab.png / allan_curve_python.png —— 双轨可复现
