09 纯惯导误差传播——为什么纯惯导必发散，怎么发散¶

M2 收官篇。前几篇（06 机械编排 / 07 姿态更新 / 08 初始对准）都在写"惯导怎么算"——本篇转过头来问**"惯导算得对不对"**：误差从哪来、怎么传播、增长多快、为什么必发散。

参考体系：本篇核心公式锚定 牛小骥 I2NAV 组合导航讲义第 3 讲 · 惯性导航误差传播分析（武汉大学，2021）。讲义没有先讲"误差源"后讲"误差方程"再讲"传播特性"三层——本篇也按这个逻辑组织。

📚 牛小骥 I2NAV 讲义第 3 讲 PDF（在线预览）：3-惯性导航误差传播分析.pdf——式 22 姿态误差方程、式 62 静基座水平通道、式 68 北向位置误差解析解、式 72 高程通道 cosh 发散，都在本篇反复引用。

一、为什么纯惯导必发散¶

惯导的解算本质是对加速度的二次积分：位置 = ∫∫(比力 + 重力) dt²。任何微小的传感器误差或初始误差，都会被积分累积放大。

牛小骥讲义第 3 讲开篇一句话精准描述了惯导误差的"标志"：

"典型的导航级惯导进行纯惯性推算，平面位置一小时漂移 1 海里"——讲义 p1-2

这意味着即使初始对准完美、传感器也只剩 0.01°/h 陀螺零偏（导航级），1 小时后位置误差就会达到 ~1.8 km（1 海里）。为什么会这样？怎么分析？本篇严格推导之。

惯导误差的三大来源（讲义 p2-3）：

1. 惯性传感器误差——陀螺/加计的零偏、比例因子、交轴耦合、白噪声（04 篇详述）
2. 导航初始化误差——位置/速度/姿态的初值偏差（08 篇对准精度即此）
3. 重力误差——重力模型不精确 + 位置误差导致的"重力随位置变化"项

这三类误差在惯导积分运算中传播并放大，最终导致导航参数（位置/速度/姿态）持续偏离真值。

二、误差状态定义：与 ESKF 误差态严格对应¶

描述惯导误差需要定义"误差态"——惯导解算值减去真值的偏差向量。讲义定义如下（NED 系下）：

注意：失准角 \(\boldsymbol\phi\) 是定义在 n 系下的（讲义 p5）——把惯导的"解算 n 系"记作 p 系（也叫 \(\hat n\) 系），与真 n 系的偏差即为 \(\boldsymbol\phi\)。小量假设下 \(\boldsymbol C_p^n = \boldsymbol I - (\boldsymbol\phi\times)\)（讲义式 13）。

⚠️ 与 ESKF 的对应：本项目固件 ins_eskf_15d.c 的 15 维误差态 \((\delta\boldsymbol q \to \boldsymbol\phi, \delta\boldsymbol v, \delta\boldsymbol p, \delta\boldsymbol b_g, \delta\boldsymbol b_a)\) 中，前 9 维就是 \((\boldsymbol\phi, \delta\boldsymbol v, \delta\boldsymbol r)\)。误差传播方程 = 协方差传播的均值动力学——详见第八节。

三、姿态误差方程（讲义式 22，最核心）¶

对真实姿态矩阵 \(\boldsymbol C_b^n\) 与解算姿态矩阵 \(\hat{\boldsymbol C}_b^n = \boldsymbol C_p^n \boldsymbol C_b^n\) 取差，假设 \(\boldsymbol\phi\)、\(\delta\boldsymbol\omega\) 为小量、忽略二阶项（讲义 p6 式 18-22 完整推导），可得：

直观理解：

• \(-\boldsymbol\omega_{in}^n\times\boldsymbol\phi^n\)：姿态旋转耦合项——n 系本身在转（地球自转 + 载体运动），失准角也跟着转；叉乘项就是这种"基向量在动"的哥氏修正（与 06 篇速度方程里的哥氏项同源）
• \(\delta\boldsymbol\omega_{in}^n\)：n 系转动角速度的计算误差（由位置误差/速度误差引起）
• \(-\delta\boldsymbol\omega_{ib}^n\)：陀螺测量误差——陀螺说"转了 \(\omega\)"，实际是 \(\omega + \delta\omega\)；这才是误差增长的主要源头

📐 讲义 p5-7 给了完整推导（从 \(C_b^n\) 求导 → 代入 \(C_p^n = I-(\phi\times)\) → 展开 → 忽略二阶项），对自洽理解有要求的新人值得一读。

💡 工程直觉：姿态误差的三项中，陀螺零偏是稳态输入（\(\delta\omega_{ib} = const\) 持续注入），哥氏/旋转项是"动态相位"，所以"陀螺零偏→失准角→位置发散"就是惯导的核心发散链。

四、速度误差与位置误差方程¶

速度误差（讲义式 30，本篇不展开推导）的核心结构是：

各项含义：失准角导致比力投影错误（\(\boldsymbol f^n\times\boldsymbol\phi\)）、哥氏耦合（与真速度差相乘）、加计测量误差（\(\delta\boldsymbol f\)）、重力计算误差。

位置误差就是位置微分方程的差分（讲义式 31-33）：

简明记：速度误差由失准角和加计误差驱动；位置误差就是速度误差的积分——所以位置增长的源头还是速度和姿态。

五、静基座简化水平通道：舒勒振荡¶

下面以静基座为切入（载体静止、位置精确已知，\(R_M\approx R_N\approx R\)、\(\omega_{en}=0\)），把三维误差方程简化为两个独立的二阶通道——这就是讲义 2.2 节（p10-12）。

北向通道（讲义式 62）：

东向通道（讲义式 63）结构对称。两通道完全解耦——这是简化模型的精华。

舒勒角频率与舒勒周期（讲义 p11 注解）：

为什么叫"舒勒振荡"？——1923 年德国工程师 Max Schuler 证明：在重力场下，任何水平加速度计的安装误差都以 84.4 min 为周期振荡，而非单调累积。这是一条著名的"自然保护"——惯导不会因为一次初始失准角就无限偏离。

💡 几何直觉：失准角 \(\phi\) 让比力投影到错误方向（出现"虚假比力" \(g\phi\)）→ 速度误差 \(\delta v\) 开始累积 → 位置误差 \(\delta r\) 增长 → 但位置误差导致计算出的"重力方向"反向调整（\(\delta\dot\phi = -\delta v/R\)）→ 当 \(\delta v\) 积累到恰好让 \(-\delta v/R\) 抵消 \(g\phi\) 时，速度停止增加、开始反向 → 形成振荡。这就是 SVG 里的红色负反馈环。

对 \(\delta v_N\) 求二阶导（讲义式 69 验证）：

这就是简谐振荡的标准形式（驱动项 = \(-g\cdot\) 陀螺零偏）。

六、误差增长的解析解（讲义式 68）——"1 小时漂 1 海里"的来源¶

求解上述方程（讲义 p11-12 式 68 完整给出，北向位置误差）：

五项贡献的物理解读（每项 = 一种误差源的影响）：

关键观察：前四项都有界（舒勒振荡），只有第⑤项——陀螺零偏 → 位置误差随 t 线性增长。

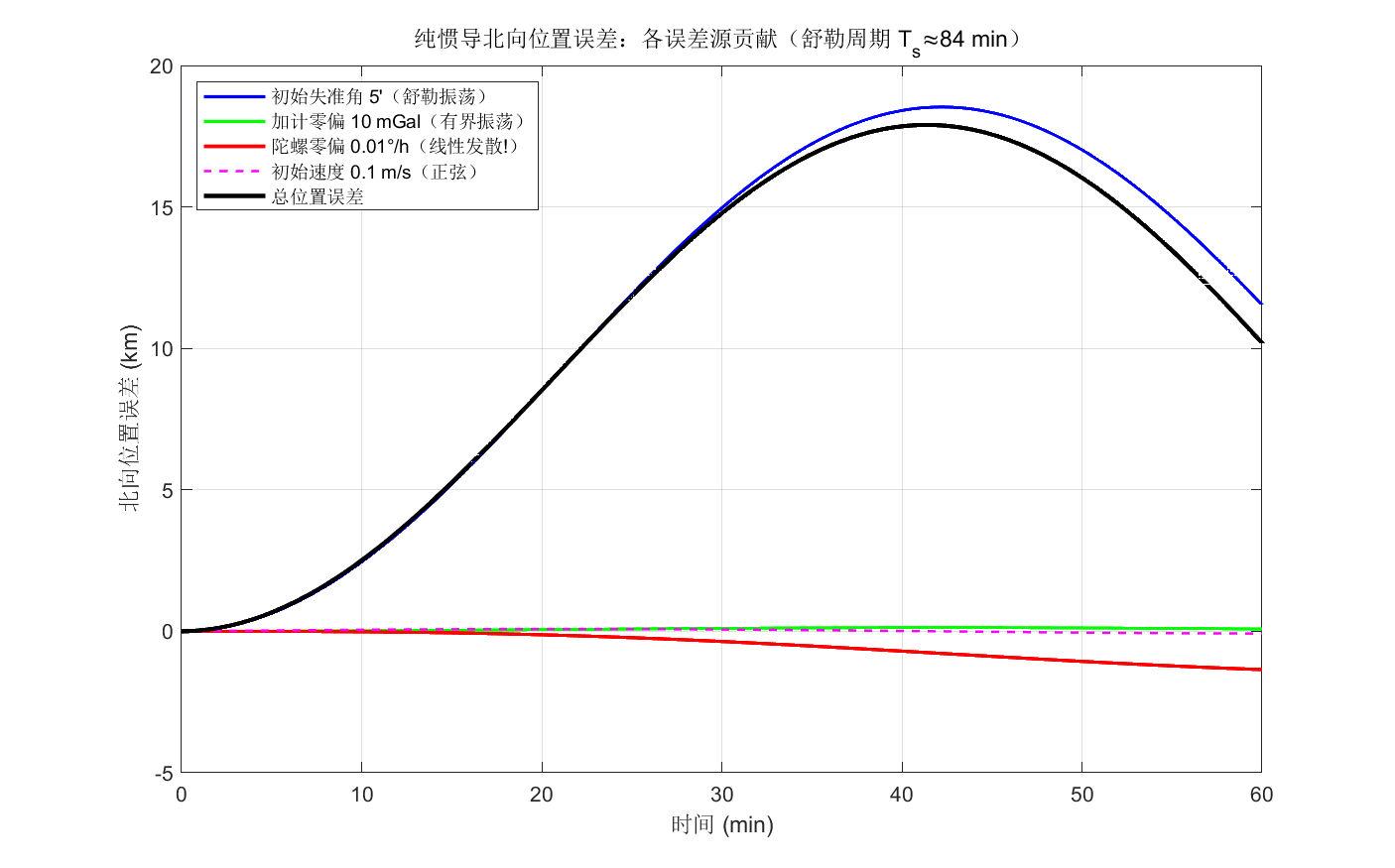

图解读（MATLAB 解析解式 68 各项，参数同讲义 p13 示例）：

• 蓝色（初始失准角 5′）：\(R(1-\cos\omega_s t)\phi_{E,0}\) → 峰峰值 18.5 km（\(R\cdot\phi_0 = 9.3\) km，振荡 0→18.5 km），有界、84.4 min 周期
• 绿色（加计零偏 10 mGal）：\((1-\cos\omega_s t)\delta f_N/\omega_s^2\) → 振幅 65 m（峰峰值 130 m），有界
• 红色（陀螺零偏 0.01°/h）：\(R(\sin\omega_s t/\omega_s - t)\delta\omega\) → 60 min 内 −1.35 km，线性无界
• 粉色（初始速度 0.1 m/s）：\(\sin\omega_s t/\omega_s\cdot\delta v_0\) → 振幅 80 m
• 黑色：五项之和（总位置误差）

"1 小时 1 海里"的来源（讲义 p1-2 的金句验证）：陀螺零偏 0.01°/h = \(4.85\times10^{-8}\) rad/s，\(R\cdot\delta\omega\cdot t\) (60 min) = \(6371\times10^3\times4.85\times10^{-8}\times3600 \approx 1112\) m ≈ 0.6 海里。单一误差源就贡献 0.6 海里/h，叠加加计零偏、初始对准残差等多源误差，1 海里/h 是合理的工程指标。

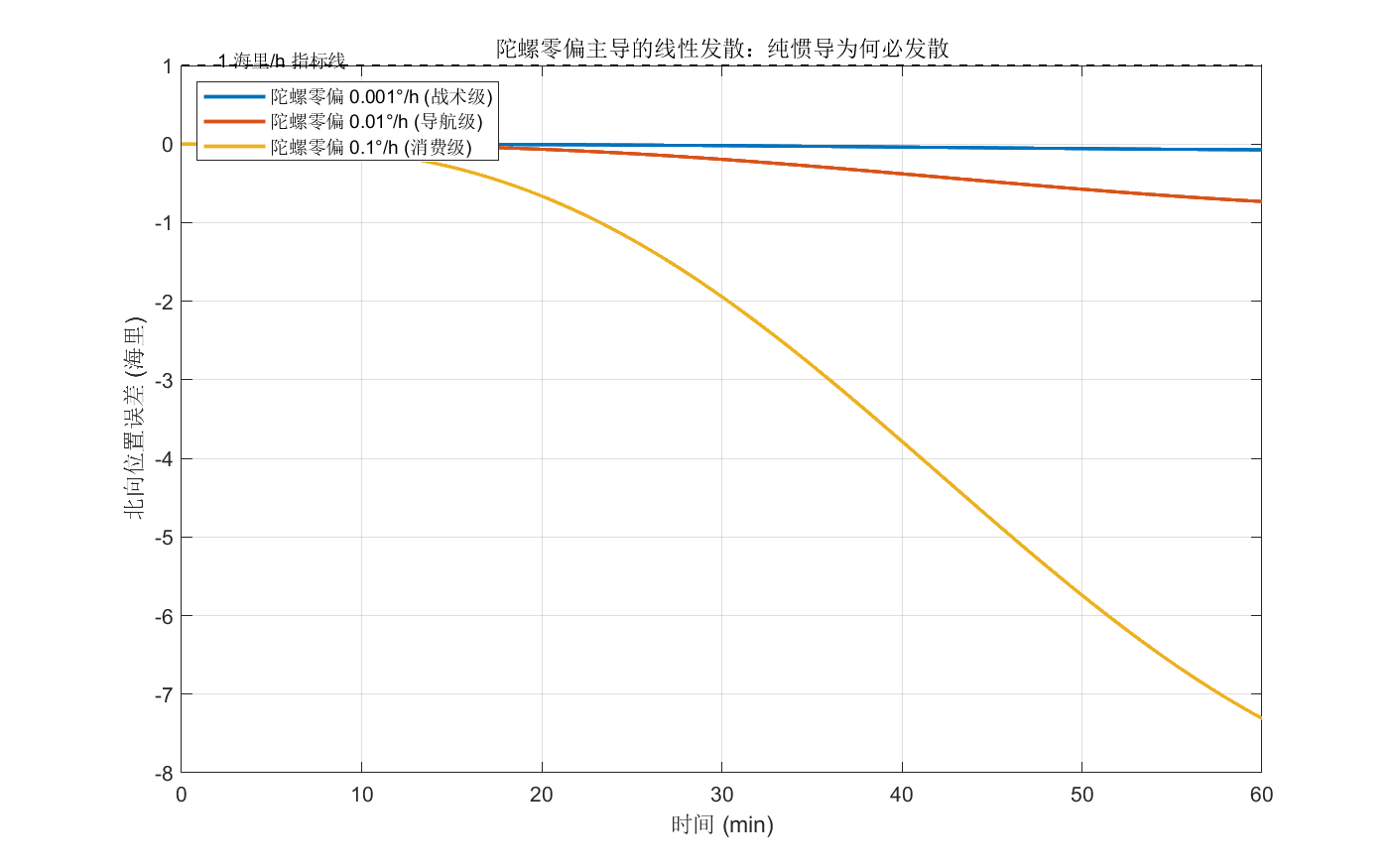

不同陀螺零偏 60 min 发散（海里）：

💡 双轨验证：MATLAB 与 Python 独立实现式 68，位置差 < \(10^{-7}\) m（字节级一致）。数值积分（图 3）vs 解析解也吻合（差 ~19 m / 17.9 km = 0.1%，欧拉法 1s 步长合理）。

七、高程通道：指数发散——必须外部高度修正¶

高程通道（讲义 p13 式 70-73）：

对 \(\delta h\) 求二阶导（讲义式 71）：

系数 \(\tfrac{2g}{R} = 2\omega_s^2 > 0\)——这是一个正反馈系统！解是双曲函数（讲义式 72）：

\(\cosh\) 和 \(\sinh\) 都是指数增长——这与水平通道的 \(\cos/\sin\) 振荡形成鲜明对比。

短时近似（\(\omega_s t\) 看作小量，讲义式 73）：

最后一项是垂向加计零偏的二次积分（自由落体也能积分出速度/位移）。

🔴 工程结论：纯惯导的高程通道几分钟就开始失准（指数发散速度远快于线性），必须用外部高度源修正——GNSS（1-2 m 精度）、气压高程计（5-10 m 精度）。本项目的 BMP581（I2C2）正是为这条通道准备的辅助源！

八、与 ESKF 的关系：误差传播 = 协方差传播的均值动力学¶

讲义给的误差方程是均值动力学（误差的"数学期望"如何随时间变化）；本项目固件 ins_eskf_15d.c:227-237 的 F 矩阵是这些方程的离散化，并配合 Joseph 形式协方差更新：

// 固件 eskf15_predict 里的 F 矩阵构造（ins_eskf_15d.c）
F[6+i*15+6+j] += -Wx[i*3+j];        // φ×v 耦合：F(φ,φ) = -[ω_in×]  (讲义式 22 离散)
F[6+i*15+12+j] += -1.0;             // F(φ,bg) = -I  (陀螺零偏→失准角)
F[i*15+3+j] += 1.0;                 // F(p,v) = +I   (位置=速度积分)
F[3+i*15+6+j] += m;                 // F(v,φ) = R·a× (失准角→比力投影)
// ... Joseph 形式 P = (I-KH)P(I-KH)' + KRK'

对应关系：

实战意义：

• 纯惯导解算（无量测） = 误差态均值按 F 矩阵累积 → 协方差 P 沿 P=FPF'+Q 扩张 → 位置方差随 t 增长
• 加 GNSS/气压高度量测 = 量测更新 H 矩阵约束 → 卡尔曼增益 K 把 P 拉回 → 协方差收敛
• 09 篇的解析解 = 协方差均值轨迹的简化描述（忽略 Q 噪声驱动项）

九、PSINS 演示¶

9.1 舒勒周期（demo_Schuler_period.m）¶

% Schuler 周期随纬度的变化
glvs
for lat=0:89
    pos = [lat*glv.deg; 0; 0];
    eth = earth(pos);
    T(lat+1,:) = 2*pi*sqrt([eth.RMh, eth.RNh]/eth.g);   % 北向/东向通道各自的"舒勒周期"
end
plot(0:89, T/60); legend('T_{S-N}','T_{E-W}','T_{mean}');

输出：北向/东向通道的舒勒周期在赤道几乎相等（84.4 min），向高纬略有差异（曲率半径 \(R_M\neq R_N\)），但都在 84-86 min 量级。

9.2 线性误差模型传播验证（test_SINS_error_model_verify.m）¶

psinstypedef(346);
[nn, ts, nts] = nnts(2, trj.ts);
imuerr = imuerrset(0.01, 100, 0, 0, 0, 0,0,0, 10, 10);   % 陀螺 0.01°/h, 加计 10 mGal
imu = imuadderr(trj.imu, imuerr);
davp0 = avperrset([0.1;-0.1;30], 0.1, [10;10;30]);      % 失准角 30′/0.1°, 速度 0.1 m/s, 位置 10/10/30 m
ins = insinit(avpadderr(trj.avp0, davp0), ts);
xk = [davp0; imuerr.eb; imuerr.db; zeros(4,1); imuerr.dKga];   % 增广 23 态
for k=1:nn:len-nn+1
    wvm = imu(k:k1, 1:6);
    ins = insupdate(ins, wvm);     % 真值
    Fk = kffk(ins); Hk = kfhk(ins);   % 解析 F/H（与讲义式 22 对应）
    xk = Fk*xk; zk = Hk*xk;            % 线性化误差传播（讲义式 62-63 推广）
    % ...
end
inserrplot(avpcmp(xkk, avperr));   % 解析模型 vs 真值误差对比

关键观察：线性误差模型（前 9 态+传感器误差增广 23 态）的传播与真惯导解算的误差高度吻合——这验证了"小量假设下，误差传播可线性化"。

十、常见坑¶

1. 舒勒周期被搞错：常误记 84.4 s 或 8.4 min——正确的是 84.4 min（约 5064 s）。一个口算捷径：\(T_s = 2\pi\sqrt{R/g}\)，代入 \(R=6371\) km、\(g=9.8\) m/s² 即得
2. "陀螺零偏→位置误差"被记成"二次关系"：实际是线性（\(R\delta\omega\cdot t\)）——一次积分（失准角线性）→ 比力投影常数 → 速度线性 → 位置二次？错！舒勒反馈让速度不是真的线性，而是 1−cos ωt 振荡 + 陀螺零偏 t 线性项共存。多数新人只看到"陀螺零偏有界"的表象就误判
3. "高程通道也满足舒勒振荡"：错！高程通道的 \(2g/R > 0\) 是正反馈 → cosh 指数发散；只有水平通道（系数 \(-g/R < 0\)）才有舒勒振荡
4. 混淆"失准角 φ"和"姿态误差"：讲义定义 \(\phi^n\) 是n 系下投影（讲义 p5），不是 b 系；不同文献（PSINS 习惯 \(φ_b\)）的摆位会变，但物理量是同一个等效旋转矢量
5. 纯惯导的 P 阵 = 解析解的协方差：ESKF 的 \(P\) 阵对角元素 \(P_{\theta\theta}\) 描述的不是第⑥节解析解——它还含 Q 噪声驱动，解析解（式 68）只对应常值误差源的确定性响应
6. 把式 68 当万能公式：式 68 是静基座、简化为水平通道、常值误差源的特殊解析解；动基座/高动态下只能用数值积分——讲义 p3 已经说清楚"绝大部分情况下我们将得到否定的答案"

十一、自测题¶

1. 舒勒角频率 \(\omega_s\) 的物理意义是什么？84.4 min 这个周期在惯导误差传播中扮演什么"角色"？
2. 讲义式 22 姿态误差方程的三项 \(-\omega_{in}\times\phi\)、\(\delta\omega_{in}\)、\(-\delta\omega_{ib}\) 各自代表什么误差源？为什么陀螺零偏（第三项）是稳态输入？
3. 水平北向通道（式 62）求解得到的"位置误差解析解"（式 68）有五项，请说明每一项对应哪种误差源、是否会无限增长。
4. 为什么水平通道满足舒勒振荡（\(\cos/\sin\)），而高程通道却是双曲函数指数发散（\(\cosh/\sinh\)）？从微分方程系数符号角度解释。
5. 本项目固件 ins_eskf_15d.c 的 F 矩阵如何对应讲义式 22 的姿态误差方程？F(φ,bg)=-I 的物理意义是什么？
6. 工程上为什么"导航级惯导 1 小时漂 1 海里"？用第⑥节的解析解估算：陀螺 0.01°/h + 加计 10 mGal + 初始失准角 5′，60 min 后的总位置误差大概在什么量级？主导项是哪一项？
7. 高程通道指数发散的速度有多快？\(\omega_s t = 0.5\)（约 6.7 min）时，\(\cosh(0.5) = 1.128\)、\(\cosh(1) = 1.543\)、\(\cosh(2) = 3.762\)——估算不加高度修正时垂向加计零偏 100 μg 在 30 min 后的高度误差量级。

附：纯惯导完整闭环 demo（pure_ins_demo.c）¶

本篇正文的公式很多，但"从 IMU 原始数据 → 完整 9 态解算 → 误差增长曲线"的最小闭环（M2 全部内容的程序串联）还没有。这个 demo 补上它——跑一遍，06/07/08/09 就全通了。

源码：../assets/pure_ins_demo.c（纯 C、零依赖、~250 行，可编译可运行）

# Linux / macOS（UTF-8 终端，直接跑）
gcc -O2 -Wall -o pure_ins_demo pure_ins_demo.c -lm && ./pure_ins_demo

# Windows（中文乱码已由代码内 SetConsoleOutputCP(CP_UTF8) 处理，无需额外 flag）
gcc -O2 -Wall -o pure_ins_demo.exe pure_ins_demo.c -lm
pure_ins_demo.exe

💡 Windows 中文乱码：源码是 UTF-8，而 Windows 控制台默认代码页 936（GBK）——printf 的 UTF-8 字节会被按 GBK 解码成乱码。本 demo 在 main() 开头用 SetConsoleOutputCP(CP_UTF8) 把控制台切到 UTF-8 显示（Win10+ 现代终端均支持）。不要用 -fexec-charset=GBK 编译 flag——源码含 φ₀/ωₛ/− 等 Unicode 数学符号，GBK 无法表示（报 Illegal byte sequence）。

它做了什么（4 步主循环，对应 4 篇）：

注入误差（与正文/图同款）：陀螺零偏 0.01°/h、加计零偏 10 mGal、初始失准角 5′。

预期输出（60 min 静止基座）：

=== 纯惯导完整闭环 demo（静止基座, NED）===
参数: 10 Hz 采样 | 36000 s | 陀螺零偏 0.01 deg/h | 加计零偏 10 mGal | 初始失准角 5'
舒勒周期 T_s = 84.4 min

 t(min) | 失准角E(arcsec) | 速度N(m/s) | 位置N(km) | 位置E(km)
...
 42.0  |     -300.1      |     -0.494 |   17.697  |    0.000
...
 60.0  |      -63.4      |    -11.528 |   10.078  |    0.000

=== 解析解对照（09 篇式 68，北向位置误差 @60min）===
  初始失准角舒勒振荡项  =  11536.2 m
  加计零偏有界振荡项    =     80.9 m
  陀螺零偏线性发散项    =  -1353.4 m
  解析解合计            =  10263.7 m
  数值解（本 demo）     =  10078.0 m
  差值                  =   -185.8 m (1.81%)

观察要点：

1. 失准角舒勒振荡：φ_E 从 +300″ 起，42 min 到 -300″（半周期）——不是单调增长，是 84.4 min 负反馈振荡（第九节闭环图）
2. 位置 42 min 峰值 17.7 km 后回落（舒勒），60 min 时 10.1 km——对比 09 篇 sins_error_compare.png 蓝色线
3. 解析解 vs 数值解差 1.81%：完整机械编排（含 ω_in 反馈、投影）≈ 简化通道解析解（式 68），验证两者自洽
4. 三方互证：PSINS insupdate 循环（工业标准实现）跑同场景——详见下文「PSINS 版对照」：陀螺零偏→线性发散项三方 <5% 一致（1.35 / 1.35 / 1.28 km），全组合量级一致（~6-10 km），差异来源明确（PSINS 含哥氏/曲率/椭球全项 + 加计耦合放大）。

代码里的 3 个"新手必踩坑"（已用注释标注）：

• 🔴 陀螺读数写死：静止时陀螺测的是地球自转 ω_ie（纬度 0 北向分量），读数固定 [ω_ie,0,0]——由真实姿态决定、不受解算影响；用解算矩阵投影会"自洽抵消"掉误差（位置恒 0 的假象）
• 🔴 漏 ω_in^n：姿态更新必须 ω_nb = ω_ib - C_b^n·ω_in^n（n 系相对惯性系在转）。漏掉它 → 姿态以 ω_ie 速率漂移 + 没有舒勒负反馈 → 位置按 ½g·φ·t² 二次爆炸（60 min 就能漂 90+ km）
• 🔴 rv2q 吃角增量不吃角速度：wnb 是 rad/s，必须 rv2q(ω_nb·dt)。直接 rv2q(wnb) 等效把每帧旋转放大 1/ts 倍——舒勒周期从 84.4 min 缩到 26.7 min、位置幅度缩小 10 倍，而且"看起来振荡/发散全对"，最隐蔽

💡 M3 预告：这个 demo 就是组合导航的"被修正对象"——M3 讲卡尔曼量测更新时，我们往里加 GNSS 位置量测，看误差如何被拉回。留好这个 demo，10 篇直接复用。

PSINS 版对照（gen_psins_pure_demo.m）¶

C 版是教学简化实现；PSINS 是工业标准实现。同一场景用 PSINS 的 insinit + insupdate（显式循环，不用黑盒 inspure）跑一遍，看两者怎么对应、数值差在哪——这就是 M3 后拆解 PSINS 系列的"预告片"。

脚本：../assets/gen_psins_pure_demo.m（需 MATLAB + PSINS 工具箱）

addpath('D:\WorkSpace\Code\MATLAB\psins260705');   % PSINS 路径按你的改
matlab -batch "run('gen_psins_pure_demo.m')"

与 C demo 的逐行对应（insupdate 一次 = C demo 主循环 ①②③④）：姿态更新 q ← q⊗rv2q(ω_nb·dt) ↔ 内部四元数更新；比力投影 C_b^n f^b ↔ Cnb*fb；速度/位置积分 ↔ vn/pos 递推。

三层对照（60 min 位置误差）：

这个对照本身是最重要的教学点：

• ★ 陀螺零偏→位置线性发散是"模型无关的硬结论"——三个实现（闭式解/简化 C/工业全量）<5% 一致。因为它是误差传播最本质的项：失准角累积 → 比力投影持续错误 → 位置线性漂。
• ☆ 全组合差异（5.8 vs 10.3 km）是"简化解析解的边界"的活教材：PSINS 含哥氏项 \((2\omega_{ie}+\omega_{en})\times v\)、曲率项、椭球重力、位置误差对 \(\omega_{in}\) 的反馈——这些正是 09 篇第五节"静基座解耦简化"省略的部分。舒勒振荡相位微移 → 60 min 采样点不同；加计零偏经 v→ω_en→姿态→v 耦合放大。
• 结论：解析解适合"看懂机制"，动态/高精度场景必须仿真——这正是 M3 组合导航（含完整误差模型 + KF）要解决的事。

⚠️ 脚本里踩过的坑（已注释）：① avperrset 的 phi 单位是 arcmin 不是 deg；② PSINS pos 单位 rad，转 m 乘 glv.Re（不是 1e5）；③ 别手动改 imuerr.eb/db 字段（破坏 PSINS 内部结构 → NaN），要单轴注入就直接改 imu 数据列（imu(:,2) 加角增量零偏、imu(:,4) 加比力零偏）；④ imuerrset 默认三轴同值，与 C demo 单轴注入不可比。

参考体系

• **牛小骥 I2NAV 组合导航讲义（武汉大学，2021）**第 3 讲 · 惯性导航误差传播分析：PDF——式 22（姿态误差）、式 62（水平通道）、式 68（解析解）、式 72（高程通道 cosh 发散）
• PSINS：base/align/alignvn.m（精对准 KF 与本章误差模型同源）、demos/test_SINS_error_model_verify.m（线性误差模型 vs 真值验证）、demos/demo_Schuler_period.m（舒勒周期随纬度变化）
• 本项目：ins_eskf_15d.c:227-237 F 矩阵是讲义式 22/30/31 的离散化实现，误差传播 = 协方差传播的均值动力学
• 上一篇：08 初始对准——失准角/速度/位置误差的初值来源
• 下一篇：10 卡尔曼滤波基础——纯惯导必发散，引入量测修正 → KF 五方程（协方差传播有了"修正项"）
• 系列首页：惯性导航与惯导解算 · 自学科普系列
