10 卡尔曼滤波基础——从"纯惯导必发散"到"组合导航最优估计"¶

M3 组合导航篇开篇。前几篇（06-09）解了"惯导怎么算、怎么发散"；本篇回答**"如何修正发散"**——答案是卡尔曼滤波。

参考体系：本篇核心锚定 牛小骥 I2NAV 组合导航讲义第 4 讲 · GNSS/INS 松组合算法设计（武汉大学，2021）第 1 节"卡尔曼滤波"（式 1-8）+ 第 2 节"误差状态 KF"（式 9-10，正是本项目 ESKF 15 态的源头）。代码对照：PSINS base/kf/ 工具箱（kfinit/kfupdate/ekf），本项目固件 ins_eskf_15d.c（Joseph 形式协方差更新）。

📚 牛小骥 I2NAV 讲义第 4 讲 PDF：4-GNSS、INS松组合算法设计.pdf

一、为什么需要滤波¶

09 篇证明：纯惯导必发散——陀螺零偏让位置线性漂移，1 小时漂 1 海里。怎么办？引入外部量测（GNSS 位置、气压高程、里程计等）修正。但量测有噪声，纯惯导模型有缺陷，怎么"信谁"？

卡尔曼滤波（Kalman Filter, KF） 是这个问题的最优答案——它是一切组合导航算法的数学基石。

贝叶斯视角：

读作"修正后的信念 ∝ 量测告诉你 × 我之前认为的"。在线性高斯假设下，这个更新有闭式解——就是卡尔曼的五个方程。

二、KF 五个方程（牛小骥讲义第 4 讲式 4-8）¶

设系统状态 \(\mathbf x_k\)、量测 \(\mathbf z_k\) 服从线性高斯模型：

其中 \(\mathbf w_k\!\sim\!\mathcal N(0,\mathbf Q_k)\)、\(\mathbf v_k\!\sim\!\mathcal N(0,\mathbf R_k)\) 互不相关。一个滤波周期分两步：

时间更新（预测，"往前走一步"）¶

① 状态按模型推一步；② 不确定性增大（P 膨胀，源于模型噪声 Q）

量测更新（修正，"用新息折中"）¶

③ 新息协方差 S；④ 增益 K（"信谁"的权重）；⑤ 状态用新息修正 + P 收缩

一个直击本质的观察：K = PHᵀ·(HPHᵀ+R)⁻¹ —— 当 R → 0（量测极准），K → PH⁻¹H⁻ᵀ，滤波器全信量测；当 P → 0（预测极准），K → 0，全信预测。K 是最优折中的解析表达。

三、推导要点（最小均方误差）¶

为什么 K 长这样？两个独立思路殊途同归：

实用提醒：实现 KF 时不要自己写推导版公式——用上面的五个"教科书"形式，且协方差更新必须用 Joseph 形式 \(\mathbf P = (\mathbf I-\mathbf K\mathbf H)\mathbf P(\mathbf I-\mathbf K\mathbf H)^\top + \mathbf K\mathbf R\mathbf K^\top\)（数值稳定）。本项目 ins_eskf_15d.c:348,408 就是 Joseph 实现。

四、直觉理解¶

三个核心直觉：

1. P 是"我对状态了解多少"的度量：P 大椭圆=不确定；P 小椭圆=自信。预测让椭圆沿运动方向拉长（Q 注入），更新让椭圆收缩（量测约束 + 新息加权）。
2. K 是"信谁"的开关：K 大信量测（量测噪声小 R、预测 P 大）、K 小信预测（P 小 或 R 大）。
3. 新息 \(\mathbf r = \mathbf z - \mathbf H\hat{\mathbf x}\) 是"现实与预测的差"，KF 把新息按 K 加权后修正状态——本质上就是"把不一致的部分折中地改回去"。

贝叶斯几何理解：先验高斯 × 量测似然高斯 → 后验高斯（两者相乘）。相乘后高斯的均值是两者加权，方差是两者倒数和的倒数——这就是 K 的几何来源。

五、一维手算例子（双轨验证）¶

场景：物体匀速直线运动 \(p(t) = v_0 t\)（\(v_0 = 5\) m/s），量测只给位置（带噪 \(\sigma_z = 5\) m）。状态 \(\mathbf x = [p; v]\)，\(\boldsymbol\Phi = \begin{bmatrix}1&\Delta t\\0&1\end{bmatrix}\)，\(\mathbf H = [1, 0]\)。

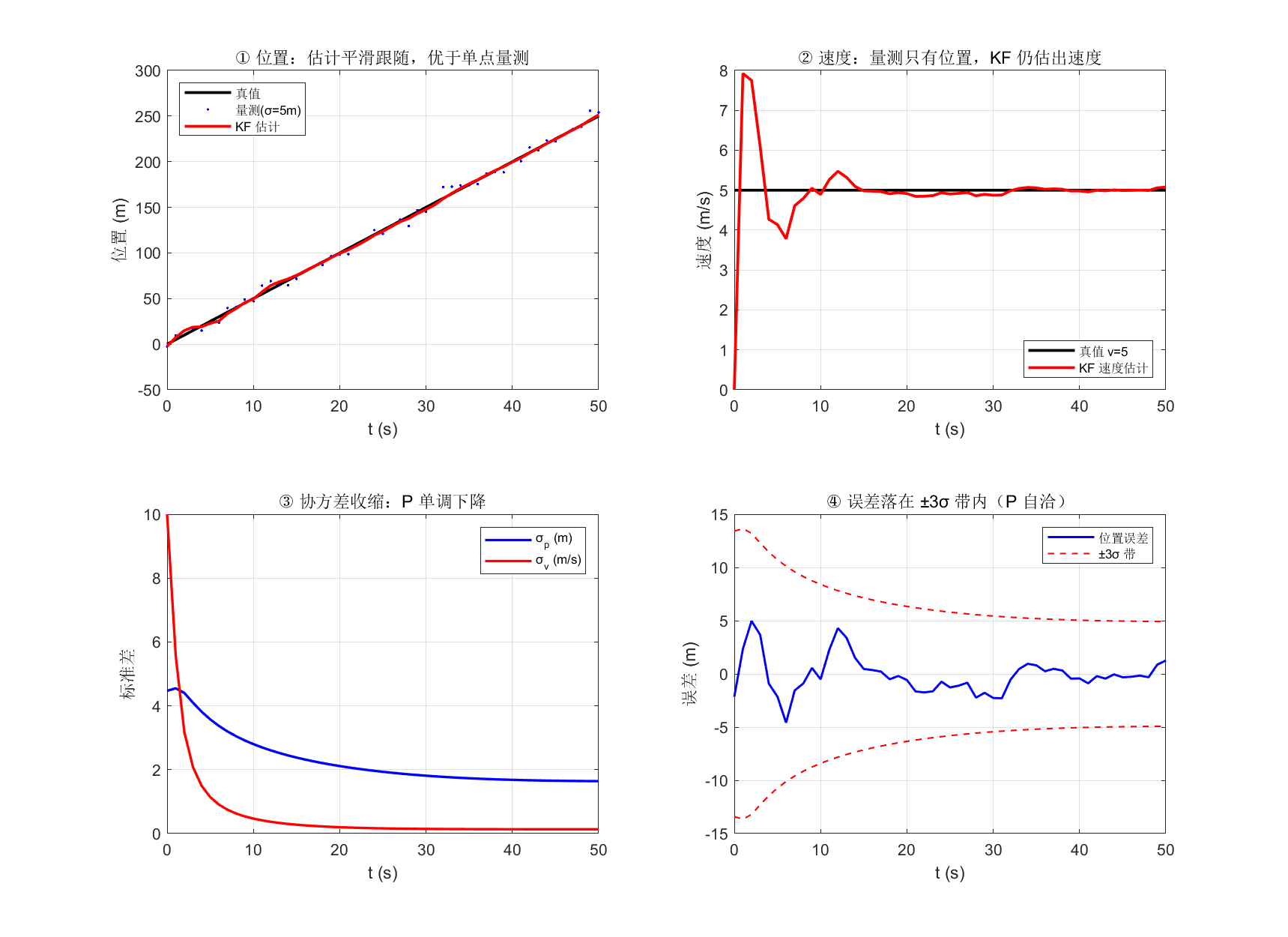

跑 50 步 KF 显式循环（assets/gen_kf1d.m + gen_kf1d_py.py 双轨验证，字节级一致）：

四个观察（直接对应图上 4 个子图）：

关键数字： - 量测噪声 σ_z = 5 m；KF 位置估计稳态 σ_p ≈ 1.64 m（量测的 33%） - 速度 50s 估到 5.08 m/s（真值 5.00），最终误差 1.26 m

六、PSINS 演示（KF 标准实现）¶

% kfinit：15 态（位置/速度/姿态误差 + bg/ba 零偏），对应本项目 ESKF
davp0 = avperrset([0.5;0.5;5]*glv.min, ...   % 失准角 5'/0.5'/0.5'
                  0.1, [10;10;10]);             % 速度 0.1m/s, 位置 10m
imuerr = imuerrset(0.01, 100, 0.001, 10);    % 陀螺 0.01°/h, 加计 100ug
rk = [10;10;10;0.1;0.1;0.1];                  % GNSS 位置 10m, 速度 0.1m/s

kf = kfinit(ins, davp0, imuerr, rk);          % 初始化（自动设 Qt/Rk/Pxk/Hk）
% kf 结构：Phikk_1（Φ）、Gammak（Γ）、Qk、Rk、Pxk、Hk 等

for k = 1:N
    kf = kfupdate(kf, zGNSS(k,:), 'T');       % 纯时间更新（1000Hz IMU）
    if mod(k, 100) == 0
        kf = kfupdate(kf, zGNSS(k/100,:), 'M'); % 量测更新（10Hz GNSS）
        x = kffeedback(kf, avp);                % 反馈误差到状态
    end
end

💡 PSINS 的 kfupdate 用 'T'/'M'/'B' 控制三种模式：T=纯时间更新、M=纯量测更新、B=两者都做。本项目 ESKF 1 kHz IMU + 10Hz GNSS 实际就是 T+B 交替。

七、与本项目 ESKF 15 态关系¶

本项目 ins_eskf_15d.c 严格对应 KF 五方程（15 态 = 位置/速度/姿态误差 + bg + ba）：

固件 15 态的"约定"：不用 \([r, v, \text{姿态}, b_g, b_a]\) 的全量（19 态），而是 误差态 \([δ\mathbf q \to \boldsymbol\phi, δ\mathbf v, δ\mathbf p, δb_g, δb_a]\)——这就是误差状态卡尔曼（ESKF），讲义第 4 讲 2.1 节开篇点明："GNSS/INS 松组合常采用误差状态卡尔曼滤波（间接卡尔曼滤波）进行组合导航解算，以解决系统的非线性问题"。ESKF 的好处（11 篇展开）：姿态在小角度下线性化、协方差始终在合理范围、反馈是小量更稳定。

八、常见坑¶

1. 协方差用朴素 \(\mathbf P = (\mathbf I-\mathbf K\mathbf H)\mathbf P\) 而非 Joseph：看似更简洁，实际会破坏对称性、累积误差 → 滤波器发散。永远用 Joseph（固件 348/408 行）
2. 混淆"P 先验/后验"符号：\(\mathbf P_k^{-}\) 是"预测后/量测前"（预测步结束，量测步未开始），\(\mathbf P_k\) 是量测更新后——别混。下标减号永远表示"量测前"
3. P 必须对称：每个更新后调用 msym(P) 强制对称（固件 ins_eskf_15d.c:117），否则舍入误差会让 P 慢慢不对称
4. Q/R 单位必须统一：Q 用 \((\text{状态量单位})^2\) 标幺，R 用 \((\text{量测量单位})^2\)。陀螺噪声 \(\text{°/h}/\sqrt{\text{Hz}}\) 要转 \(\text{rad/s}\) 后平方进 Q
5. dt 不一致导致灾难：F 矩阵的离散化假设了固定 dt（\(\Phi = \mathbf I + \mathbf F\Delta t\)），可变采样率需要重算或用变周期 KF
6. 非线性系统强行用线性 KF：姿态、位置都在球面上，必须用 ESKF（误差态）或 UKF。直接对全量做 KF 会发散
7. 初始 P 设太小：发散"信自己"。太大会被单个 outlier 量测带偏。建议 \(P_0 \sim 10 \times \text{过程噪声方差}\)（5 倍"无知度"）

九、自测题¶

1. KF 五个方程按"预测/修正"分组，哪两个属于预测、哪三个属于修正？物理上分别对应什么操作？
2. 增益 \(K = PH^\top(HPH^\top+R)^{-1}\) 的两个极限：①R→0 时 K=？②P→0 时 K=？分别说明"信谁"
3. 为什么"协方差更新"必须用 Joseph 形式？朴素 \((\mathbf I-\mathbf K\mathbf H)\mathbf P\) 看似等价，为什么实际会发散？
4. 简述"贝叶斯视角"：先验、似然、后验的关系。KF 在什么假设下得到闭式解？
5. 新息 \(\mathbf r = \mathbf z - \mathbf H\hat{\mathbf x}^-\) 是什么？ 它在 KF 中扮演什么角色？如果新息恒为零会怎样？
6. 本项目 ESKF 用 15 态 \([δ\mathbf q, δ\mathbf v, δ\mathbf p, δb_g, δb_a]\) 而非全量 19 态——讲义 2.1 节说是为了"解决非线性问题"。为什么误差态能解决非线性？ 全量 KF 在姿态上会出什么问题？
7. 一维 KF 例子中，量测噪声 σ=5m、初始协方差 P₀=diag(100,100)。收敛后 P∞ 一定比 P₀ 小吗？如果 P₀ 已经很准（比如 diag(1,1)），收敛后 P∞ 还会变小吗？物理直觉解释。

参考体系

• **牛小骥 I2NAV 组合导航讲义（武汉大学，2021）**第 4 讲 · GNSS/INS 松组合算法设计：PDF——式 1-8 卡尔曼滤波、式 9 误差状态定义、式 10 连续系统方程（直接锚定本篇）
• PSINS：base/kf/kfinit.m（15/18/183/193 多种态数初始化）、base/kf/kfupdate.m（T/M/B 三模式五方程实现）、base/kf/ekf.m（非线性 EKF 框架）、demos/test_SINS_GPS_153.m（GNSS/INS 松组合完整示例——13 篇模板）
• 本项目：ins_eskf_15d.c:225-237（Φ 矩阵 = 09 篇 F 矩阵离散化）、:348,408（Joseph 形式协方差更新）、ESKF 15 态 \(\delta\mathbf x = [\phi, \delta v, \delta p, b_g, b_a]\)
