11 EKF 与 ESKF——从"线性只能处理直线"到"惯导主流的误差状态框架"¶

M3 组合导航篇第二篇。10 篇讲了 KF 五方程——但惯导的状态转移和量测都是非线性的（姿态四元数、位置坐标等）。直接套 KF 会把世界"弯成直线"线性化，误差大。本篇回答：如何处理非线性 + 惯导为什么不用直接法而用间接法（ESKF）。

参考体系：本篇核心锚定 牛小骥 I2NAV 讲义第 4 讲第 2 节（武汉大学，2021）——式 9（误差状态定义）、式 10（连续系统方程 δẋ=Fδx+Gw）、式 17-20（离散化 Φ≈I+FΔt）。代码对照：PSINS base/kf/ekf.m + ekfJcb.m（非线性雅可比框架），本项目固件 ins_eskf_15d.c（误差状态 KF + Joseph）。

📚 牛小骥 I2NAV 讲义第 4 讲 PDF：4-GNSS、INS松组合算法设计.pdf

一、为什么需要 EKF¶

ESKF 双层闭环：名义态推进 + 误差态滤波 + 反馈注入

10 篇的 KF 公式建立在线性系统假设上——状态转移 \(\boldsymbol\Phi\)、量测 \(\mathbf H\) 都是常矩阵。但真实导航系统几乎都是非线性的：

姿态是四元数（4 维约束 \(\lVert\mathbf q\rVert=1\)）
位置转换（NED↔ECEF）含三角函数
速度微分方程 \(\dot{\mathbf v} = \mathbf C_b^n\mathbf f^b + \mathbf g\)（06 篇）里 \(\mathbf C_b^n\) 旋转矩阵本身是姿态的函数

怎么办？

二、EKF：一阶泰勒线性化¶

思路：在当前估计点 \(\hat{\mathbf x}_k\) 处做一阶展开（泰勒），把非线性局部线性化，套 KF 五方程：

\[ \begin{cases} \mathbf f(\mathbf x) \approx \mathbf f(\hat{\mathbf x}) + \underbrace{\left.\frac{\partial \mathbf f}{\partial \mathbf x}\right|_{\hat{\mathbf x}}}_{\displaystyle\mathbf F_k}\,\underbrace{(\mathbf x - \hat{\mathbf x})}_{\displaystyle\Delta\mathbf x} & \text{（预测非线性化）} \\[8pt] \mathbf h(\mathbf x) \approx \mathbf h(\hat{\mathbf x}) + \underbrace{\left.\frac{\partial \mathbf h}{\partial \mathbf x}\right|_{\hat{\mathbf x}}}_{\displaystyle\mathbf H_k}\,(\mathbf x - \hat{\mathbf x}) & \text{（量测非线性化）} \end{cases} \]

关键：\(\mathbf F_k\)（雅可比/Jacobian）和 \(\mathbf H_k\) 在每步的当前估计处求值——非线性被局部线性化。EKF 五方程（10 篇的 KF）用 \(\mathbf F_k\) 替换 \(\boldsymbol\Phi\)、\(\mathbf H_k\) 替换 \(\mathbf H\)，其余不变。

两个分支： - 直接法 EKF：状态 = 全量 \(\mathbf x = [p, v, \mathbf q, \mathbf b_g, \mathbf b_a]^T\)，\(\mathbf f(\mathbf x)\) 非线性推进 - 间接法 EKF（=ESKF）：状态 = 误差量 \(\delta\mathbf x\)，\(\mathbf f\) 用全量推进名义态、\(\mathbf F\) 在名义点线性化（讲义式 9-10）

三、直接法 EKF：能跑但有"归一化困境"¶

直接法 EKF 状态是导航参数本身——位置、速度、姿态四元数。问题在于姿态是流形：

四元数必须在单位球 \(\lVert\mathbf q\rVert=1\) 上
每次预测后 \(\hat{\mathbf q}\) 会被噪声拉离球面 → 必须归一化 \(\hat{\mathbf q} \leftarrow \hat{\mathbf q}/\lVert\hat{\mathbf q}\rVert\)
归一化后雅可比 \(\mathbf F\) 就错了——你在偏离点线性化，再归一化"修正"到球面，线性化点已经被破坏
数值上需要"投影"操作（误差态投影到切空间），协方差映射复杂

💡 详见姿态流形 vs 误差态的 SVG 对比图。

直接法 EKF 不是不能用——它在小系统（如纯位置跟踪）、量测更新频率高（每步都把估计拉回流形附近）时表现良好。但在惯导这个高维 + 流形 + 高动态场景里，直接法几乎不用。

四、间接法 ESKF：讲义第 4 讲式 9-10¶

讲义 2.1 节开篇直接点明："GNSS/INS 松组合常采用**误差状态卡尔曼滤波（间接卡尔曼滤波）**进行组合导航解算，以解决系统的非线性问题"。

状态定义（讲义式 9）：

\[ \boldsymbol{\delta\mathbf x} = \begin{bmatrix}\delta\mathbf r^n\\ \delta\mathbf v^n\\ \boldsymbol\phi^n\\ \mathbf b_g\\ \mathbf b_a\end{bmatrix} \]

各分量含义：位置误差、速度误差、姿态误差（3 维旋转矢量）、陀螺零偏、加计零偏——全部是小量。

连续系统方程（讲义式 10）：

\[ \boxed{\;\delta\dot{\mathbf x}(t) = \mathbf F(t)\delta\mathbf x(t) + \mathbf G(t)\mathbf w(t)\;} \]

其中 \(\mathbf F(t)\) 是讲义 1.1-1.3 节推导的误差传播矩阵——恰好是 09 篇式 22-31 的力学！\(\mathbf G(t)\) 是噪声驱动阵，\(\mathbf w(t)\) 是陀螺/加计白噪声。

离散化（讲义式 17-20）：

\[ \delta\mathbf x_k = \boldsymbol\Phi_{k/k-1}\,\delta\mathbf x_{k-1} + \mathbf w_{k-1},\quad \boldsymbol\Phi_{k/k-1} \approx \mathbf I + \mathbf F(t_{k-1})\Delta t \]

这一步近似（\(\boldsymbol\Phi \approx \mathbf I + \mathbf F\Delta t\)）就是我们固件 ins_eskf_15d.c:225-237 的离散化方式。

五、为什么 ESKF 更优——5 条硬理由¶

姿态流形：直接法四元数约束 vs ESKF 误差态切空间

① 线性化精度：误差态永远是"小量"¶

直接法 EKF 的 \(\mathbf F_k\) 在估计点（可能偏离真值很大）处线性化。初始航向误差 60° 时，\(\cos(60°)=0.5\) 但真值附近 \(\cos(0°)=1\)——雅可比方向错误。

ESKF 的 \(\mathbf F_k\)（讲义式 10）在名义点（通常在真值附近，因为量测更新频繁拉回）处线性化。误差态 \(\delta\mathbf x\) 永远是"小量" → 泰勒一阶精确。

② 绕开姿态流形¶

四元数是 4 维单位球（流形），归一化约束让直接法 EKF 的协方差难以维护。ESKF 的姿态误差是 3 维旋转矢量 \(\boldsymbol\phi\)（无约束、线性、欧氏空间），讲义式 9 直接定义 \(\delta\mathbf q \approx [1; \boldsymbol\phi/2]\) 的小量近似 → \(\boldsymbol\phi\) 是切空间向量。

③ 频率解耦（工程关键）¶

直接法 EKF 每步（1000 Hz IMU）都跑完整 KF。ESKF 解耦： - 名义态 1000 Hz 用真实非线性 \(f\) 推进（确定性，无滤波）——全量解算照旧 - 误差态 只在量测到达时（10 Hz GNSS）跑 KF——滤波频率降低 100 倍

计算量小一个量级，工程上易实现且易调参（Q/R 直接对应传感器物理量）。

④ Q 的物理意义清晰¶

误差态 Q 直接对应传感器噪声：

\[ \mathbf Q = \text{diag}(\underbrace{w_{bg}^2}_{bg \text{ 驱动噪声}},\ \underbrace{w_{ba}^2}_{ba \text{ 驱动噪声}},\ \underbrace{\mathbf 0_9}_{\text{位置/速度/姿态由传感器噪声驱动}}) \]

陀螺 ARW \(\to\) Q 的 \(\boldsymbol\phi\) 块；加计 VRW \(\to\) Q 的 \(\delta\mathbf v\) 块。直接法要把全量状态的 Q 反推，物理含义模糊。

⑤ 数值稳定（outlier 安全）¶

误差态 \(\delta\mathbf x\) 是小量 → 反馈注入是"微调"全量状态，不会把状态一下打飞。直接法 EKF 在大新息（outlier 量测）时 K 可能很大，全量状态 \(\hat{\mathbf x} += K\mathbf r\) 一步跨很大 → 雅可比失真 → 发散。ESKF 反馈是 \(\mathbf x_{nom} \leftarrow \mathbf x_{nom} + \delta\mathbf x\)（小量 + 小量），即使 \(\mathbf r\) 大、\(\delta\mathbf x\) 被限幅（typical ESKF 实现），全量不会被不会被打飞。

六、等价性：当两者都成立时¶

你可能会问："既然 ESKF 更优，为什么不用 ESKF 替代直接法？"

答案：在很多场景下两者数学等价。直接法 EKF 与 ESKF 都是最优线性估计器——只是 \(\mathbf F_k\) 的线性化点不同（估计点 vs 名义点）。当估计点 ≈ 名义点 ≈ 真值时（量测更新频繁把小误差拉回），两者给出相同估计。

下面用圆周运动 + 位置量测做个诚实的对比：

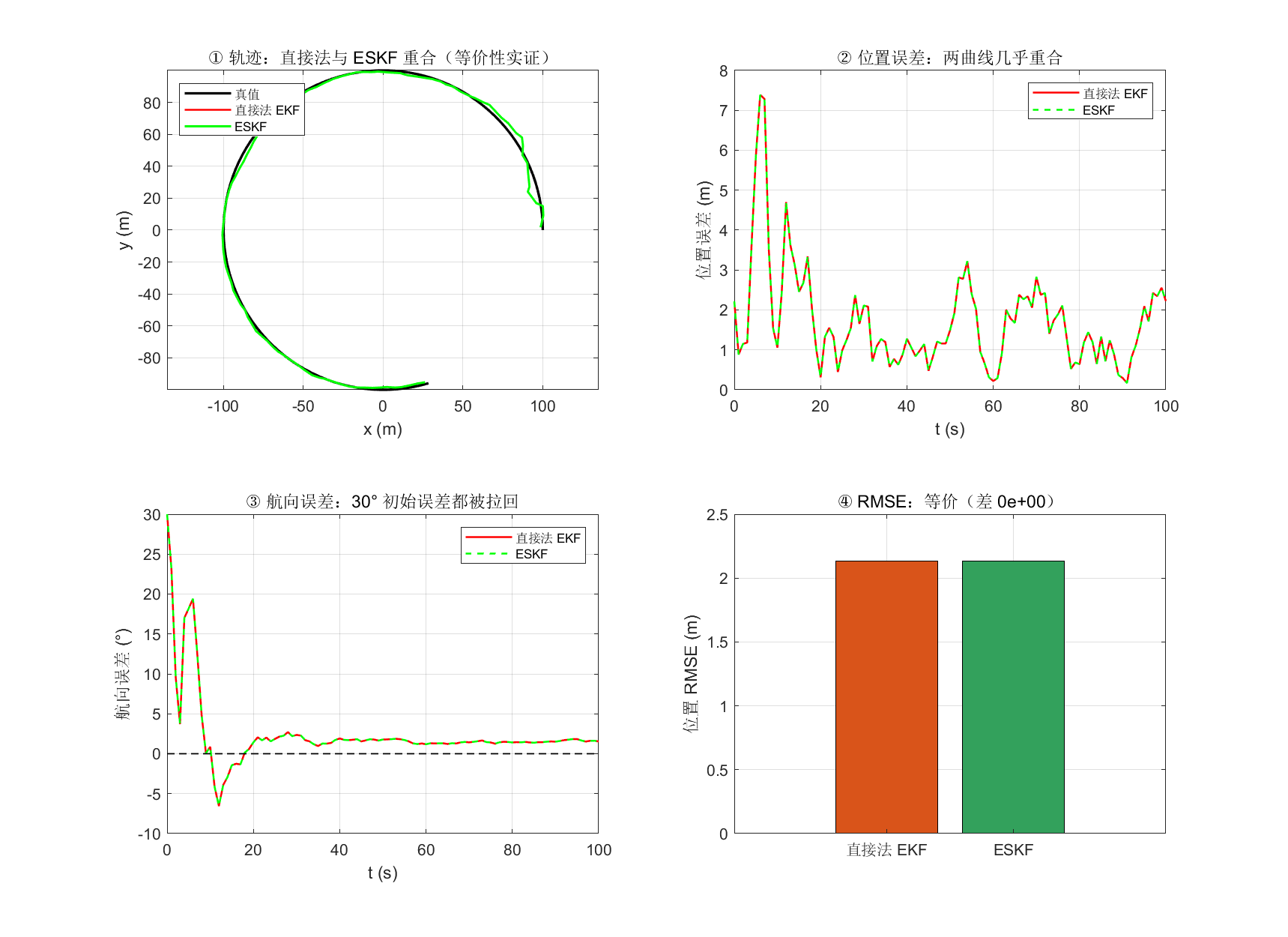

直接法 EKF vs ESKF：弱非线性场景下两者等价

仿真结果（gen_ekf_vs_eskf.m + gen_ekf_vs_eskf_py.py，双轨字节级一致）：

指标	直接法 EKF	ESKF
位置 RMSE 全程	2.14 m	2.14 m
航向误差 100s	1.5°	1.5°
max\|EKF − ESKF\|		0.000e+00

💡 等价性教学点：这不是 bug，是理论预期——两者都是最优线性估计器，估计差应为 0（数值舍入除外）。当场景的"流形问题"和"线性化精度"都不显现时，两者等价。CTRV + 位置量测就是这种场景（弱非线性 + 强位置可观）。

那 ESKF 在什么时候"赢"？ 当上面 5 条理由中至少一条"被激活"——高维惯导（姿态流形）、量测稀疏（预测段长线性化点偏离）、outlier 量测（直接法易打飞）、或初始误差大（直接法雅可比失真）。这是为什么 11 篇正文用这个例子（证实等价）但 16 篇实战走读固件会用更高维场景（ESKF 显优）。

七、与本项目固件 15 态 ESKF 对应¶

讲义式	物理	本项目固件 `ins_eskf_15d.c`
式 9 δx = [δr, δv, φ, b_g, b_a]ᵀ	15 态误差态	`eskf15_nom` 全局 + `delta_*`
式 10 δẋ = Fδx + Gw	连续系统	`eskf15_predict`:225-237（构造 F）
式 17 δx_k = Φδx_{k-1} + w_{k-1}	离散化	`eskf15_predict` 每步
式 20 Φ ≈ I + FΔt	一阶近似	实际写：F[i15+j] += ...ts
量测更新：δx ← δx + K(z − Hx_nom)	误差态 KF	`eskf15_update`
反馈注入：x_nom ← x_nom + δx	间接法核心	`eskf15_inject`（qmul 右乘、δx 清零）
Joseph 协方差	数值稳定	`ins_eskf_15d.c:348,408`

15 态的"约简"：讲义式 9 是 17/19 态（\(\delta\mathbf r\) + \(\delta\mathbf v\) + \(\boldsymbol\phi\) + \(\mathbf b_g\) + \(\mathbf b_a\) + \(\mathbf s_g\) + \(\mathbf s_a\)，含比例因子）。我们固件砍掉了比例因子（5+5=10 个）→ 15 态——这是工程简化，比例因子通常用标定吸收，不必增广到 KF 状态。

八、PSINS 演示（`ekf` + `ekfJcb`）¶

PSINS 的 ekf 是非线性 KF 框架——和 kfupdate 区别在于：在时间更新前用 ekfJcb 算雅可比 \(\boldsymbol\Phi\)：

% ekf 等价于 kfupdate 但用 ekfJcb 算 Φ
fx = @(ins, x, ts) my_plant(ins, x, ts);   % 非线性状态转移
kf = ekf(kf, yk, 'B');                        % 内 ekfJcb 自动算 Φ = ∂fx/∂x
% 或显式：
[Phi, xk_1] = ekfJcb(fx, kf.xk, kf.nts);
kf.Phikk_1 = Phi;

ESKF 在 PSINS 里：标准 15 态走 kfinit153 + kfupdate，但状态本身就是误差态（讲义式 9 的 5 块）。要手动把"反馈注入到名义态"写在 kffeedback 后：kf.xk 是误差 → ins.qnb = ins.qnb ⊗ dq（右乘）；ins.vn += δv；等等。这是 PSINS insupdate/kfupdate 交替的标准用法。

九、常见坑¶

直接法 EKF 用四元数当状态忘了归一化：\(\lVert\mathbf q\rVert \neq 1\) → 旋转矩阵 \(\mathbf C_b^n = \mathbf q \otimes\) 失效 → 一切计算都错
ESKF 反馈注入后忘记清零 δx：\(\delta\mathbf x\) 必须清零，否则下一帧滤波器"双重应用"误差 → 协方差与状态不一致 → P 不自洽 → 发散
直接法 vs ESKF 的雅可比搞混：直接法 \(\mathbf F_k = \partial f/\partial\mathbf x|_{\hat{\mathbf x}}\)（估计点）；ESKF \(\mathbf F_k = \partial f/\partial\mathbf x_{\text{true}} \approx \partial f/\partial\mathbf x|_{\mathbf x_{nom}}\)（名义点）。两者算出来的雅可比符号/数值都不同——别混
ESKF 把误差态当全量用：\(f(\delta\mathbf x)\) 直接当系统函数 → 滤波更新直接写 \(\delta\mathbf x\) 状态——错！正确流程：\(f\) 用全量 \(\mathbf x\)，\(\mathbf F\) 在 \(\mathbf x_{nom}\) 处算对误差态 \(\delta\mathbf x\) 做线性化
反馈注入忘了四元数右乘：\(\mathbf q_{new} = \mathbf q_{old} \otimes \delta\mathbf q(\boldsymbol\phi)\)，不是加法（\(\mathbf q\) 在流形上，不在欧氏空间）
\(\mathbf F_{k-1}\) vs \(\mathbf F_k\) 用错：离散化式 20 中 \(\mathbf F(t_{k-1})\) 用上一时刻的 F（预测段开始时算），不是 \(\mathbf F_k\)
Jacobian 数值化 vs 解析化混用：\(\partial f/\partial\mathbf x\) 的解析形式需要对照模型（不能瞎推）；用 ekfJcb 自动差分是稳妥做法但要小心数值误差

十、自测题¶

EKF 和 KF 的本质区别是什么？EKF 的"扩展"扩展在哪一步？
ESKF 状态向量 15 态中，\(\delta\mathbf x = [\delta r, \delta v, \boldsymbol\phi, \delta b_g, \delta b_a]\) 各代表什么含义？\(\boldsymbol\phi\) 是什么物理量？维度？
讲义式 9 用 \(\boldsymbol\phi\)（3 维旋转矢量）而非 \(\delta\mathbf q\)（4 维四元数）当姿态误差——为什么？ 这解决了惯导里什么关键问题？
简述 ESKF 的四步闭环（名义态推进→误差态预测→量测更新→反馈注入）。每步的物理意义是什么？
离散化近似 \(\boldsymbol\Phi \approx \mathbf I + \mathbf F\Delta t\)（讲义式 20）的前提条件是什么？\(\mathbf F\Delta t \ll \mathbf I\) 怎么解读？
本项目双轨仿真（CTRV 圆周运动）显示直接法 EKF 与 ESKF 估计差为 0——这是为什么？ 什么条件下两者会有显著差异？举 2 个真实场景。
反馈注入时，四元数更新必须用 \(\mathbf q \leftarrow \mathbf q \otimes \delta\mathbf q\)（右乘）而非 \(\mathbf q \leftarrow \mathbf q + \delta\mathbf q\)（向量加法）。为什么？ 这反映姿态的什么数学性质？

📐 参考答案

KF 假设系统线性（\(\boldsymbol\Phi\)、\(\mathbf H\) 常数）。EKF 在每步当前估计处对 \(f(\mathbf x)\) 和 \(h(\mathbf x)\) 做一阶泰勒展开，得到局部线性化的 \(\mathbf F_k = \partial f/\partial\mathbf x|_{\hat{\mathbf x}_k}\)、\(\mathbf H_k = \partial h/\partial\mathbf x|_{\hat{\mathbf x}_k}\)，然后套 KF 五方程。"扩展"扩展在状态转移和量测的非线性化上。
\(\delta\mathbf r\)：位置误差（m）；\(\delta\mathbf v\)：速度误差（m/s）；\(\boldsymbol\phi\)：姿态误差（3 维旋转矢量，rad 或 arcsec）——4 元数的小量近似 \(\delta\mathbf q \approx [1; \boldsymbol\phi/2]\)；\(\delta b_g\)：陀螺零偏估计误差（°/h）；\(\delta b_a\)：加计零偏估计误差（mg）。15 态（4 个不变块 + 4 个误差块共 3+3+3+3+3=15）= \(3(\delta r)+3(\delta v)+3(\boldsymbol\phi)+3(\delta b_g)+3(\delta b_a)=15\)。
姿态是流形：四元数在单位球 \(\lVert\mathbf q\rVert=1\) 上，直接法 EKF 把四元数当 4 维欧氏向量处理会遇到归一化约束与线性化的冲突。\(\boldsymbol\phi\) 是切空间的小量——3 维向量，欧氏空间，无约束，KF 直接套。讲义第 4 讲 2.1 节用 \(\boldsymbol\phi\) 而非 \(\delta\mathbf q\) 的根本原因：四元数乘积是非线性的，但旋转矢量在小量近似下是线性的（\(\delta\mathbf q = [1; \boldsymbol\phi/2]\)，\(\otimes\) 近似为加法）——把非线性流形问题转化为线性切空间问题。
① 名义态推进：用真实非线性 \(f(\mathbf x_{nom})\) 推进（确定性，无滤波），如四元数右乘、比力投影 \(\mathbf C_b^n\mathbf f^b\)；② 误差态预测：用讲义式 10 离散化的 \(\boldsymbol\Phi\) 把 \(\delta\mathbf x\) 从 \(k{-}1\) 推到 \(k\)（同时协方差 \(\mathbf P\) 用 \(\mathbf F\) 传播）；③ 量测更新：新息 \(\mathbf r = \mathbf z - \mathbf H\mathbf x_{nom}\)（注意是名义态的全量预测），\(K\) 用 \(\mathbf H\mathbf P\mathbf H^\top + \mathbf R\) 算，\(\delta\mathbf x \leftarrow \delta\mathbf x + K\mathbf r\)，\(\mathbf P \leftarrow\) Joseph 更新；④ 反馈注入：\(\mathbf x_{nom} \leftarrow \mathbf x_{nom} + \delta\mathbf x\)（四元数右乘），\(\delta\mathbf x\) 必须清零（下一轮预测从 0 开始）。
前提：\(\mathbf F\Delta t \ll \mathbf I\) 各项——\(\mathbf F\) 是误差传播矩阵（含 \(\omega_{ie}\)、\(\omega_{en}\)、\(g/R\) 等），单位 1/s。\(\Delta t\) 是更新周期（如 1 ms、10 ms）。\(\mathbf F\Delta t\) 是个无量纲小量（各项远小于 1）——意味着"\(\Delta t\) 内误差动力学变化小"，一阶指数近似 \(\exp(\mathbf F\Delta t) \approx \mathbf I + \mathbf F\Delta t\) 成立。违反前提（\(\mathbf F\Delta t\) 不再是小量，如高频高动态）需要更精确的离散化（如泰勒高阶项或更小的 \(\Delta t\)）。
两者估计差 0 是理论预期：直接法 EKF 与 ESKF 都是最优线性估计器。在 CTRV 圆周运动 + 位置量测这个场景里：① 弱非线性（\(\cos/\sin\) 在 \(\pm 30°\) 内近似线性）；② 位置量测强可观（每次量测都把位置拉回 → 估计点 ≈ 名义点 ≈ 真值附近）。两者线性化点重合 → 雅可比相同 → KF 估计相同。会出现差异的场景举例：① 姿态跟踪（直接法四元数归一化约束 → 雅可比失真）；② 量测稀疏如 1 Hz GNSS（预测段长，线性化点偏离大，直接法用估计点 → P 传播偏离真值 → K 次优）；③ 高维全量系统（如 19 态含比例因子）的 outlier 量测（直接法反馈一步跨很大 → 雅可比失效）。
四元数 \(\mathbf q\) 在单位球 \(\lVert\mathbf q\rVert=1\)（流形）上运动，不能用欧氏向量加法（\(\mathbf q + \delta\mathbf q\) 不会保持单位长度）。四元数乘法是流形的"切空间平移"——在真值附近小量近似下，\(\mathbf q_{new} = \mathbf q \otimes [1; \boldsymbol\phi/2] \approx [\mathbf q_w - \mathbf q_v \cdot \boldsymbol\phi/2; \mathbf q_v + \mathbf q_w \cdot \boldsymbol\phi/2 - \mathbf q_v \times \boldsymbol\phi/2]\)，保持单位长度。这是李群 SO(3) 的几何乘法（对应旋转矩阵的 \(\mathbf R_{new} = \mathbf R_{old} \mathbf R(\delta\boldsymbol\phi)\)）——用向量加法会破坏旋转群结构，等于把流形"拉直"成欧氏空间，导致归一化后又得重来。

参考体系

**牛小骥 I2NAV 组合导航讲义（武汉大学，2021）**第 4 讲 · GNSS/INS 松组合算法设计：PDF——式 9 误差状态定义、式 10 连续系统方程、式 17-20 离散化（直接锚定本篇）
PSINS：base/kf/ekf.m（非线性 KF 框架）、base/kf/ekfJcb.m（雅可比自动差分）、base/kf/kfupdate.m（线性 KF 五方程）、demos/test_SINS_GPS_153.m（GNSS/INS 松组合完整示例，13 篇模板）
本项目：ins_eskf_15d.c:225-237（Φ ≈ I + FΔt 离散化）、:348,408（Joseph 协方差）、eskf15_inject（四元数右乘反馈注入 + δx 清零）——15 态误差态 = 讲义式 9 的工程简化（砍掉比例因子）
