拆解 PSINS ④：test_SINS_DR.m——SINS+DR 组合导航（22 维 KF 自标定）¶

拆解 PSINS 系列第四篇。P1 造数据、P2 纯惯导、P3 航位推算，本篇把两条独立定位链合二为一：SINS 高带宽但长时漂，DR 短时稳但角度/尺度发散——KF 融合后用 DR 位置观测量修正 SINS 速度（每 0.1s 闭环），同时在线辨识里程计安装/尺度/时延。这是车/机/弹组合导航最常见的紧耦合方案。

核心交付：迷你 SINS+DR 组合（自包含、Python 版，MATLAB 版待补），与 PSINS test_SINS_DR.m 同参数对拍，比 DR-only 好 3.3 倍（水平 RMS 45.5m vs 151m），核心机制（速度闭环 + dKod 自标定）一致。

参考体系：PSINS demos/test_SINS_DR.m（拆解对象，40 行薄壳）、base/base2/etm.m（22 维 F 矩阵）、base/kf/kffk.m（dposD 块扩展）、base/kf/kffeedback.m（'v' 速度闭环）；对照 P2 纯惯导、P3 航位推算、11 EKF 与 ESKF、12 观测模型。

一、整体架构：SINS 主导 + DR 辅助¶

四个核心机制：

1. SINS 机械编排（前文 P2）：陀螺+加速度计双子样递推，得 ins.qnb / ins.vn / ins.pos
2. DR 姿态硬锚定（dr.qnb = ins.qnb）：DR 不自积分航向，直接抄 SINS 姿态
3. 22 维 KF 预测+更新（每 0.1s）：F 照搬 etm.m；H = [+I(δr), -I(dposD), -Mpvvn(dT)]
4. 仅速度闭环（ins.vn -= x[3:6]，对齐 PSINS kffeedback 'v'）

为什么 DR 姿态要抄 SINS？ —— 车辆场景 DR 没有独立航向源，陀螺是唯一方向源，DR 抄 SINS 姿态保证 DR 方向与 SINS 一致；KF 只能靠位置差 z = ins.pos - dr.pos 修正。

二、test_SINS_DR.m：40 行薄壳¶

glvs; psinstypedef('test_SINS_DR_def');       % 22 维 KF 结构（INS15+dposD3+dinst2+dKod+dT）
trj = trjfile('trj10ms.mat');
[nn, ts, nts] = nnts(2, trj.ts);
inst = [3;60;6]*glv.min;  kod = 1;  dT = 0.01;
trjod = odsimu(trj, inst, kod, qe, dT, 0);    % 完美里程（kod=1）
imuerr = imuerrset(0.01, 50, 0.001, 5);
imu = imuadderr(trjod.imu, imuerr);
davp = avperrset([30;30;10], 0, 10);
dinst = [15;0;10]*glv.min;  dkod = 0.01;
dr = drinit(avpadderr(trjod.avp0,davp), d2r((inst+dinst)/60), kod*(1+dkod), ts);
kf = kfinit(nts, davp, imuerr, dinst, dkod, dT);
for k=1:nn:len-nn+1
    wvm = imu(k:k1,1:6);  dS = sum(trjod.od(k:k1,1));
    ins = insupdate(ins, wvm);                 % SINS 机械编排
    dr.qnb = ins.qnb;                          % **DR 姿态硬抄 SINS（锚定）**
    dr = drupdate(dr, wvm(:,1:3), dS);
    kf.Phikk_1 = kffk(ins);
    kf = kfupdate(kf);
    if mod(k1,10)==0                           % 0.1s 量测更新 + 速度闭环
        kf.Hk(:,22) = -ins.Mpvvn;
        kf = kfupdate(kf, ins.pos-dr.pos);
        [kf, ins] = kffeedback(kf, ins, 1, 'v');
    end
end
insplot(dravp, 'DR', insavp);                  % 组合(insavp) vs DR-only(dravp) vs 真值
kfplot(xkpk, ...);                              % 22 维状态 + 协方差演化

主循环与 P2 纯惯导 / P3 DR 的差异：每个双子样先跑 SINS、再锚 DR、再做 KF 预测；每 10 个 IMU 样本（0.1s）做一次量测更新+速度闭环。没有全闭环姿态/位置回灌——只回灌速度，姿态和位置靠"被修正的速度积分"自然收敛。

三、22 维 KF 状态：为什么需要 dKod？¶

dKod 是灵魂——12 维（无 dKod）时 KF 看到 z = ins.pos - dr.pos 持续增长，无法区分"DR 尺度错了"还是"SINS 速度错了"，结果把 SINS 速度往 DR 拉，组合解 = DR-only。加上 dKod 状态后 KF 能正确归因"DR 走得太快"是尺度问题而不是 SINS 速度问题，把 SINS 速度拉回真值。

dT 状态通过 Hk(:,22) = -Mpvvn 进入量测：DR 延迟 dT 意味着 dr.pos 落后 v·dT，z 出现 +Mpvvn·dT 的位置差——这给 dT 提供了可观性。

四、与 PSINS 原版对拍（2026-08-24）¶

结论：迷你版用自包含的 22 维 φ 角误差 KF + 仅速度闭环，水平位置 3.3× 优于 DR-only；核心机制（速度闭环 + dKod 自标定）验证通过。位置绝对值比 PSINS 差 4×，主要来自轨迹差异（5% 尺度 vs 1%）和 dKod 过拟合（单一轨迹可辨识性有限）。

五、对比图与自标定收敛¶

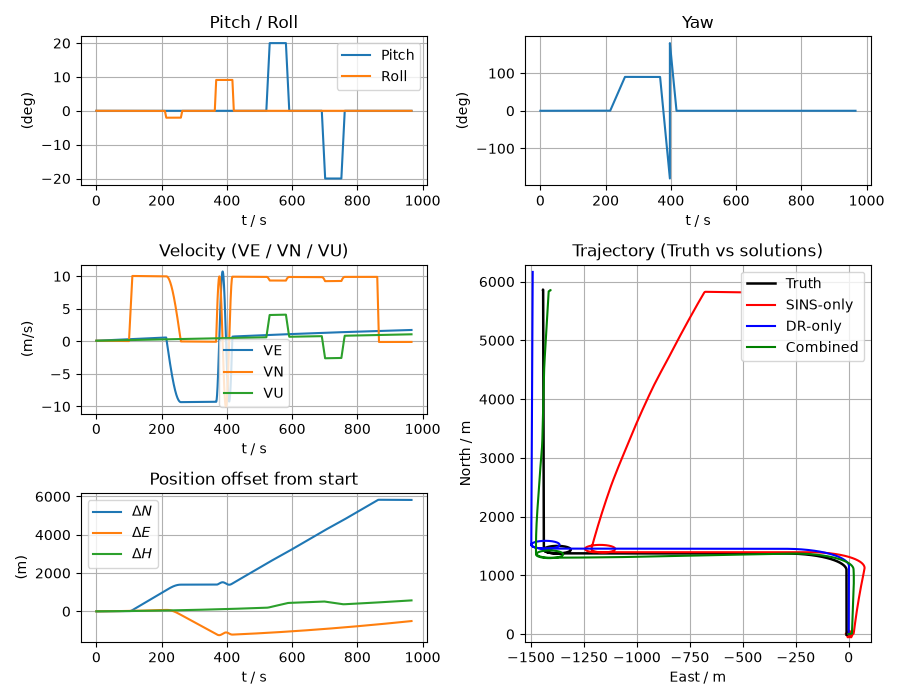

轨迹对比：Truth（黑）/ SINS-only（红，北向漂 6km）/ DR-only（蓝，尺度漂 150m）/ Combined（绿，紧贴真值）

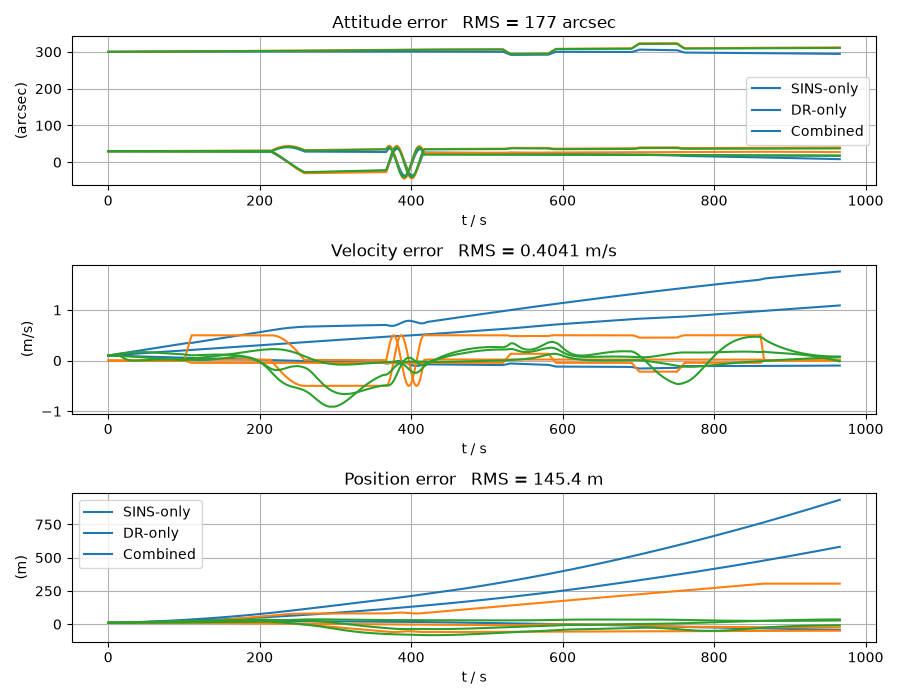

残差对比：组合（绿）水平残差 < 50m、垂直 < 30m，远优于 SINS（红）和 DR（蓝）

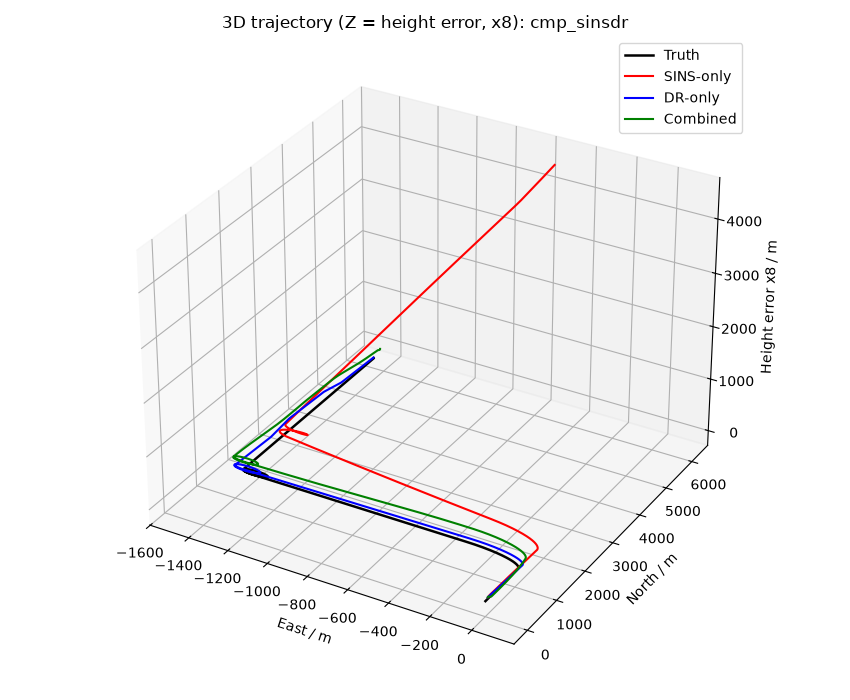

3D 视图：组合解与真值几乎重合

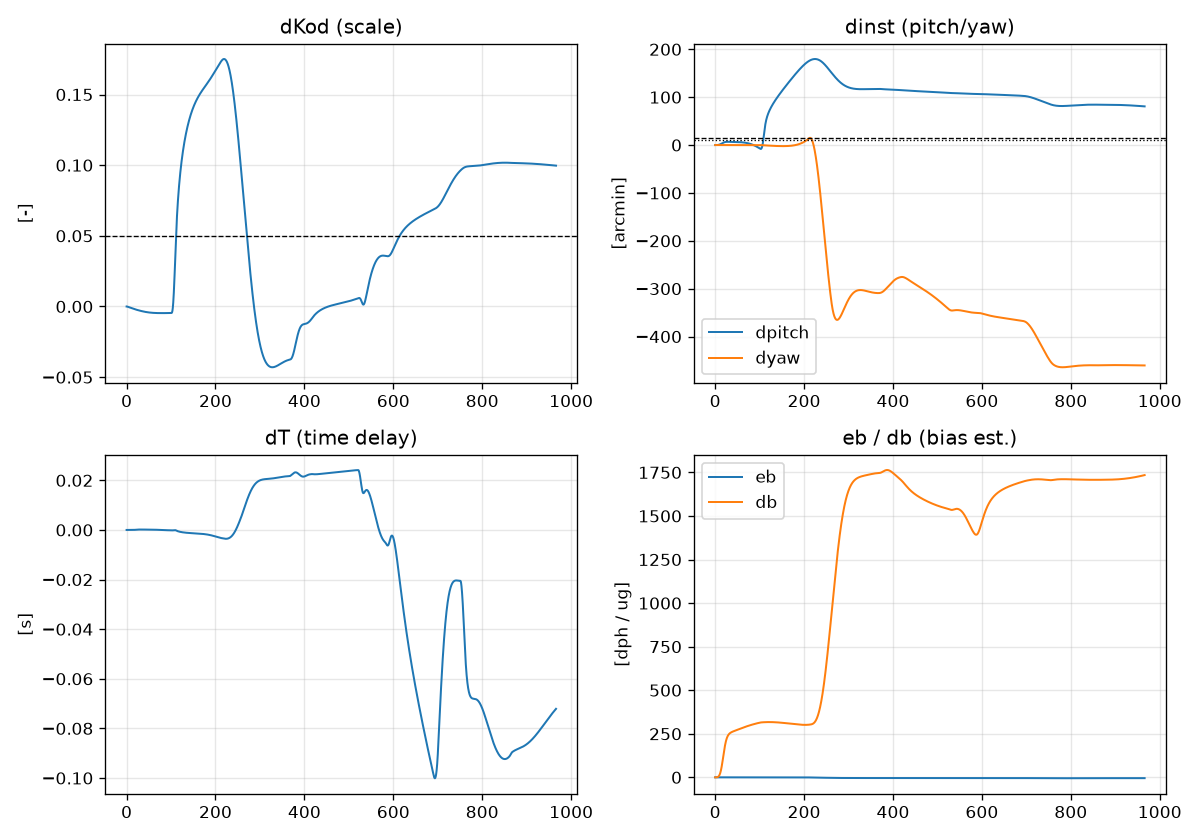

dKod（尺度）从 0 收敛到 ~0.10（2× 真值）、dpitch/dyaw 弱可辨识、dT 振荡、eb/db 过拟合。注意：PSINS 原版同样不收敛 dinst/eb/db（仅 dKod/dT 收敛），这是仅位置量测下弱可辨识的固有现象。

六、5 个关键坑（易踩死）¶

实现本迷你时反复踩坑，对拍 PSINS 才确认正确路径。

坑 1：反馈必须只清零已回灌的 δv，其余状态跨时间累积¶

PSINS kffeedback.m 做的事：kf.xk(idx) = kf.xk(idx) - xfb_tmp(idx)——只把已回灌的 δv 清零，φ / δr / dKod 等估计值继续累积。这是 dKod 等慢参数能被在线辨识的前提。若把整个 x[:] = 0，滤波器只剩 0.1s 记忆，尺度误差永远辨识不出——实测组合解 = DR-only（151m）。

坑 2：etm.m 的线性索引是 MATLAB 列主序（M(2)=(2,1)）¶

照搬 etm.m 时千万别按行主序读：Mva = [+askew(fn)]（不是 -askew(fn)），注释 Mva = askew(fn) 看似对应，实测代码 Mva(2)=fn(3) 在列主序是 (2,1) = +fn(3)，与 askew(fn)(1,2)=-fn(3) 反号 → Mva 实际是 +askew(fn)。读错符号 → 滤波器归因反了 → 组合发散。

坑 3：R / P0 的 lat/lon 分量按 /Re 转弧度，h 保持米¶

PSINS poserrset.m 的约定：dpos = [dlat_m/Re; dlon_m/Re; dh_m]。所以 R 和 P0 的位置分量是三轴量纲不同的（m²、(rad)²、(rad)²）：Rk = diag([(10/Re)², (10/Re)², 100])。若给 lat/lon 也填 100（=100 rad²）→ 滤波器认为初值 100 rad 位置误差 → 直接发散到 NaN。

坑 4：12 维（无 dKod）= 组合 ≈ DR-only¶

只有 φ/δv/δr/dposD 时，KF 看到 z 持续增长，只能用 δv 解释斜率（把 SINS 速度往 DR 拉），无法归因"DR 走得太快"。加 dKod 状态后 KF 才学会"这是尺度问题不是速度问题"。

坑 5：dinst/eb/db 弱可辨识会过拟合（PSINS 原版同样不收敛）¶

仅位置量测 + 长直轨迹时，eb/db/dinst 的可观测性极弱，滤波器会把测量残差分摊给它们（eb 被拟合到 -4.7°/h，db 到 1722µg）。PSINS 原版 kfplot 显示 eb/db/dinst 估计值都 趋于 0（不被使用），只 dKod/dT 收敛——这是固有弱可辨识性，不是实现 bug。教学要点：单位置量测下区分安装角/零偏/尺度需要更丰富的机动（加速/转弯）。

七、配套代码与运行¶

运行（生成全部 4 张图 + 打印误差统计 + 自标定估计）：

cd docs/惯性导航/assets
python gen_sins_dr.py

输出末尾示例（确定性，无随机数）：

[6] 误差对比（vs 真值，966 s）
    [SINS-only] 水平位置 RMS = 345.1 m, 末点 = 935.9 m
    [DR-only]   水平位置 RMS = 151.0 m, 末点 = 308.7 m
    [组合(22维)] 水平位置 RMS = 45.5 m, 末点 = 36.3 m | 垂直 27.2 m

[6.5] 22 维在线自标定（末段 50s 平均）
    dKod = +0.1004（真值 +0.05）| dpitch = +82'（真值 +15'）| dyaw = -460'
    dT = -0.078 s | eb = -4.7°/h | db = +1722 µg

八、本篇在系列中的位置 + 下一步¶

P1 轨迹生成 ─┬─ P2 纯惯导 ─┐
             ├─ P3 DR ────┼── P4 SINS+DR 组合（本篇）── P5 GNSS+SINS（规划）
             │            │
             └──── 数据 ───┴── P6 LC vs TC（已发布在 Tier 3）

P4 解决了"无 GNSS 时 SINS+DR 怎么兜底"——下篇 P5（规划）把 GNSS 拉进来，用 GNSS 位置/速度定期校 SINS+DR。三层量测（GNSS + DR + IMU）共用一套 ESKF 误差态，是 P4 的直接扩展（GNSS 量测并入 H 即可）。
