P5 姿态解算 · 拆解 Mahony（AHRS）¶

定位：P1–P4 走的是"惯导解算"主线（机械编排 → DR → KF 组合），本篇补上另一条腿——姿态解算（AHRS）：只用陀螺 + 加计 + 磁力计，不需要 GNSS、不积分位置，就能持续输出姿态。这是 AHRS 板（如本项目 STM32H743 + ICM42688P/BMI088/IST8310）上电后最先跑起来的算法。

miniins 里程碑 M-A：新增 ahrsinit / triad / quest / magsimu / mahonyupdate 五个函数与 verify_ahrs（6 项自检全 PASS），本篇公式编号 6.x 与代码注释一一对应。

[!note] 来源与可靠性说明 - ✅ Wahba 问题 / TRIAD / QUEST / Mahony 滤波均为文献标准算法，公式与 [Shuster 1981（Wahba）]、[Mahony et al. 2008] 一致，本站已数值验证； - ✅ 本篇代码为 miniins 自写实现（assets/miniins/core/），全部经过 verify_ahrs 确定性回归（误差 1e-15 量级）； - ✅ 对标 PSINS 源码 assets/psins260314/base/AHRS/MahonyUpdate.m（对照表见第 4 节）； - ⚠️ 教学版有意简化：未实现 PSINS 的自适应 tau 与 IIR 低通，差异与影响见第 6 节。

0. 一图看懂：姿态解算在导航体系里的位置¶

惯导解算（P1-P4）：  陀螺 ──姿态更新──┐
                    加计 ──速度/位置──┴──→ 姿态+速度+位置（漂移，需 KF/GNSS 修）
姿态解算（本篇）：    陀螺（高频，积分）──┐
                    加计（低频，定水平）─┼──→ 只有姿态（不漂移的"互补"组合）
                    磁力计（低频，定航向）┘

核心思想一句话：陀螺积分短期极准但会漂，加计/磁力计长期不漂但噪声大、且机动时不可信——把高频信号给陀螺、低频信号给加计/磁，就是"互补滤波"。

1. 符号表¶

机体系约定与全库一致：x 右、y 前、z 上（非航空 NED），见 00 读码地基。

2. 静态定姿：Wahba 问题¶

2.1 问题描述（公式 6.0）¶

手头有 N 对"观测/参考"向量（体坐标系测到的 vs 导航系里已知的），求姿态阵：

两对典型的"天造地设"的向量对：

• 加计 ↔ 重力：准静态下加计测的是比力 \(f_b \approx C_b^{nT}\,[0;0;g]\)，参考向量就是导航系天向 \([0;0;1]\)；
• 磁力计 ↔ 地磁：体磁 \(m_b\)，参考是导航系地磁向量 \(\boldsymbol{m}_n\)（第 3 节）。

2.2 TRIAD：两矢量的确定性解（公式 6.1）¶

第一对向量定"天向"（管 pitch/roll），第二对只贡献绕天向的转角（管 yaw）——用叉乘构造两个正交标架，姿态阵就是标架间的投影：

\(T_n\) 用参考向量同构构造。代码 triad.m 逐行对应；实现要点：第 2 列里与第 1 列平行的分量会被叉乘自动丢弃——TRIAD 无条件相信第 1 列。

2.3 QUEST / Davenport q-方法：加权最小二乘（公式 6.1'）¶

观测有噪声、或想给不同传感器配权重时，把 Wahba 损失改写成 4×4 矩阵最大特征值问题：

\(K\) 的最大特征值对应的特征向量即最优四元数。⚠️ 约定坑（数值对拍确认，err 1e-15）：\(B=\sum w_i\,\boldsymbol{n}_i\boldsymbol{b}_i^T\) 构造下 Davenport 原生特征向量旋转方向是"参考→体"，本库体→导航约定需取共轭——quest.m 末行 qnb = qconj(q) 就是这一步。

3. 地磁场模型与磁参考（公式 6.5）¶

导航系（ENU）地磁向量由三个标量完全描述：

• 磁倾角 \(\Theta_{dip}\)（北京 ≈ +58°）：磁力线扎向地面的角度，北半球天分量为负；
• 磁偏角 \(D_{dec}\)（北京 ≈ −7°）：磁北 ≠ 真北！不补偿它，yaw 会系统性偏差 −\(D_{dec}\)（见第 6 节实战坑 ①）；
• 真实磁强计还有硬铁（安装平台剩磁，表现为固定体偏置）与软铁（随姿态变化的畸变）干扰——本教学版只注入硬铁偏置，软铁留到标定篇。

4. Mahony 互补滤波（核心）¶

4.1 误差向量：用叉乘"量出"姿态误差（公式 6.2）¶

同一物理方向（如重力天向）有两个版本：当前姿态预测的、传感器实测的。两个近似单位向量叉乘，模 ≈ 夹角、方向 = 把预测转到实测所需的旋转轴——天然就是姿态误差向量：

• 第一项（加计）：\(C_b^n\) 第 3 行 = 导航天向在体系的投影（预测的"上"），叉乘实测比力方向；
• 第二项（磁）：预测体磁由实测磁投到导航系、强制水平化并指向磁北（只取磁航向，防磁倾角污染 pitch/roll）、再投回体系；
• \(\lambda\) 为准静态门控：\(|\,\|f_b\| - g\,| < 0.05\) 全信加计（λ=1），> 0.2 全不信（λ=0），中间线性过渡。

4.2 PI 反馈与姿态更新（公式 6.3、6.4）¶

与惯导机械编排（公式 4.5）对比只差一处：右乘的体轴增量里除了陀螺积分，还减去了 PI 反馈项——误差大时拉得快（\(K_p\)），误差积分项稳态时恰好抵消陀螺零偏（\(K_i\)，verify_ahrs ③ 实测 300 s 后 exyzInt/eb = [1.00 1.00 1.00]）。

注意减 \(C_b^{nT}\omega_{ie}\)：陀螺测的是相对惯性系的旋转，姿态相对地球，必须扣掉地球自转（公式 3.3）。

4.3 与 PSINS MahonyUpdate.m 逐项对照¶

5. 验证结果（verify_ahrs，全 PASS）¶

6. 演示图（demo_ahrs 三联图）¶

由 demos/demo_ahrs.m 生成（图内文字全 ASCII，中文说明在图下方）。

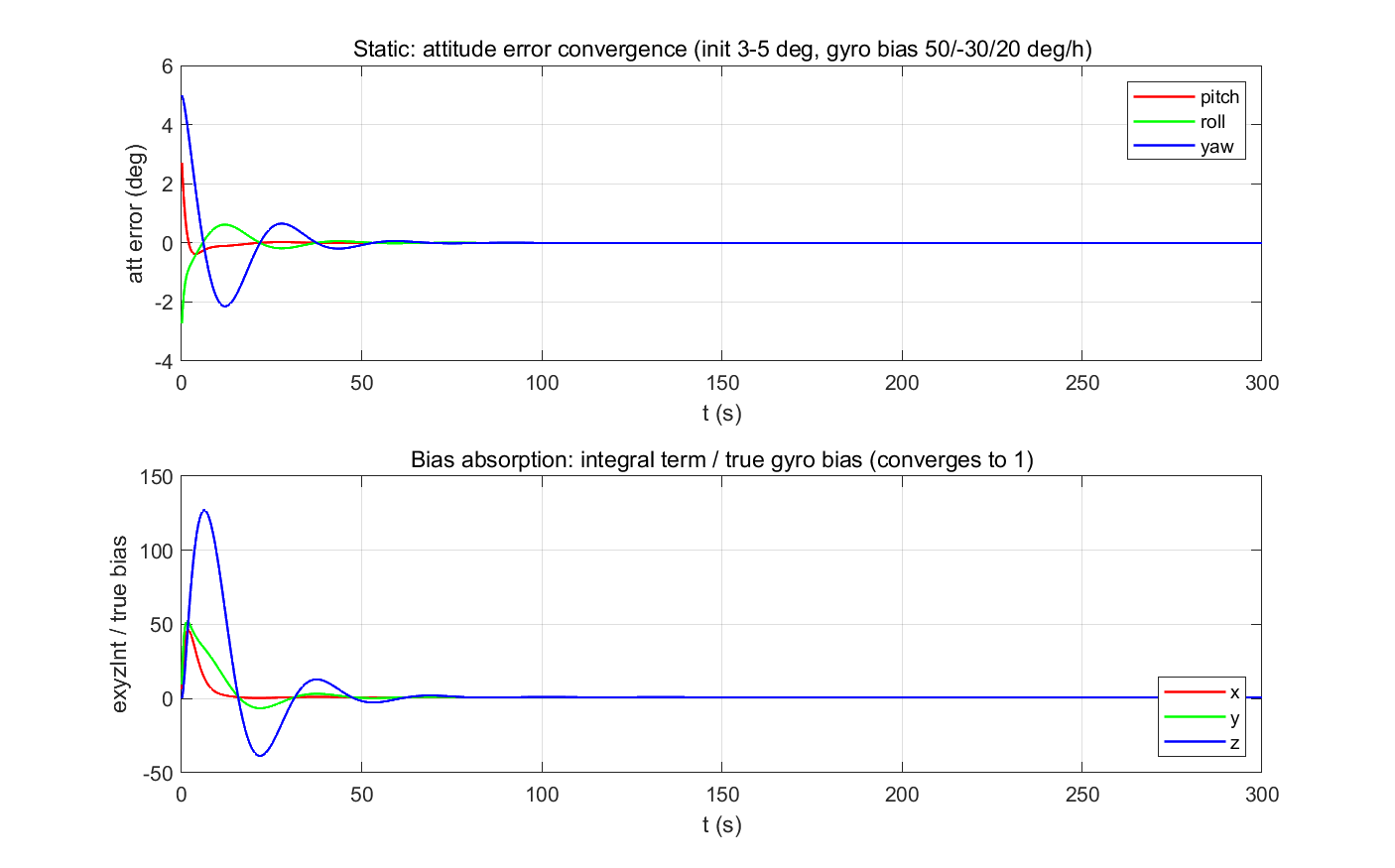

6.1 静态收敛 + 零偏吸收¶

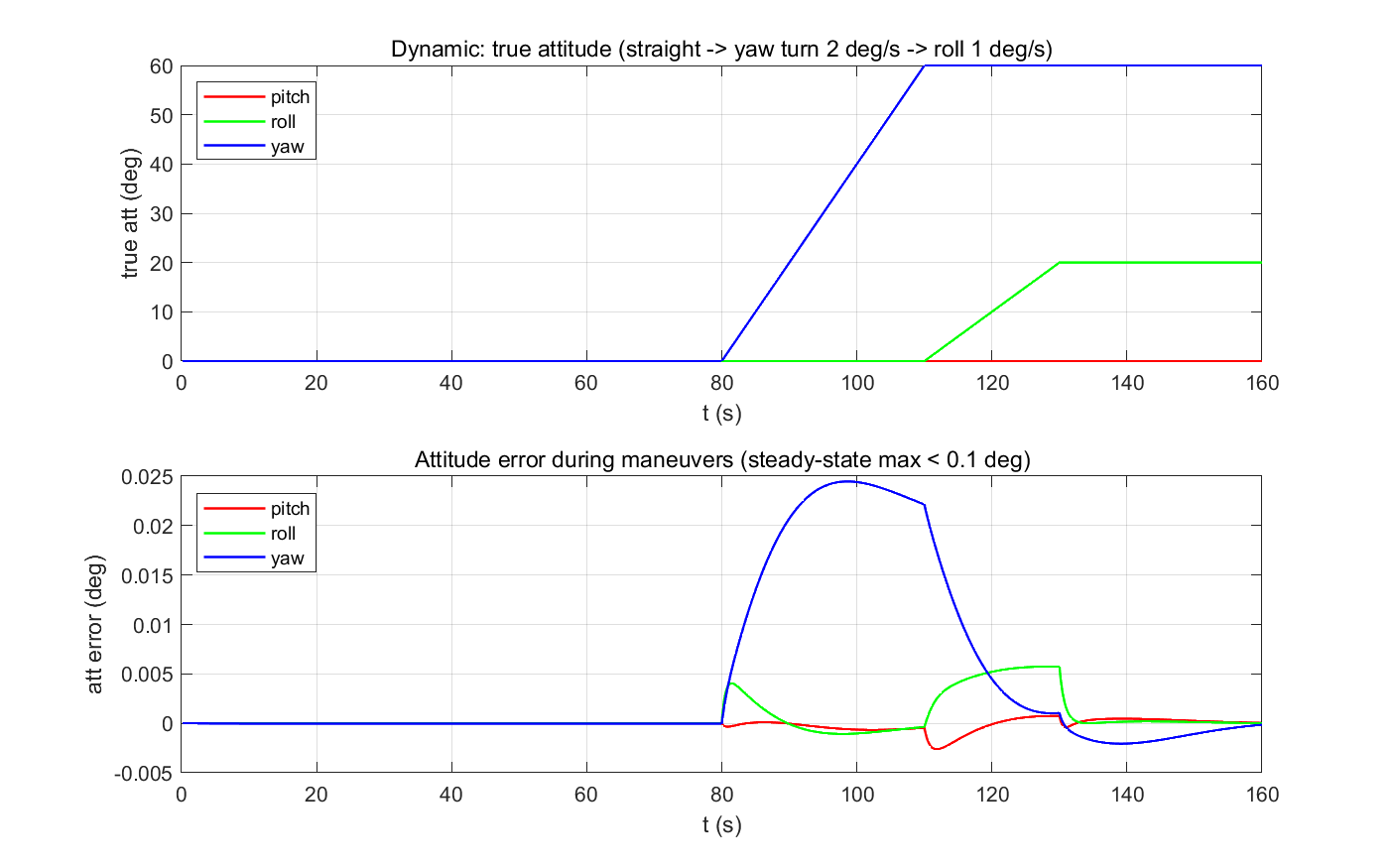

6.2 动态跟踪（转弯 + 滚转）¶

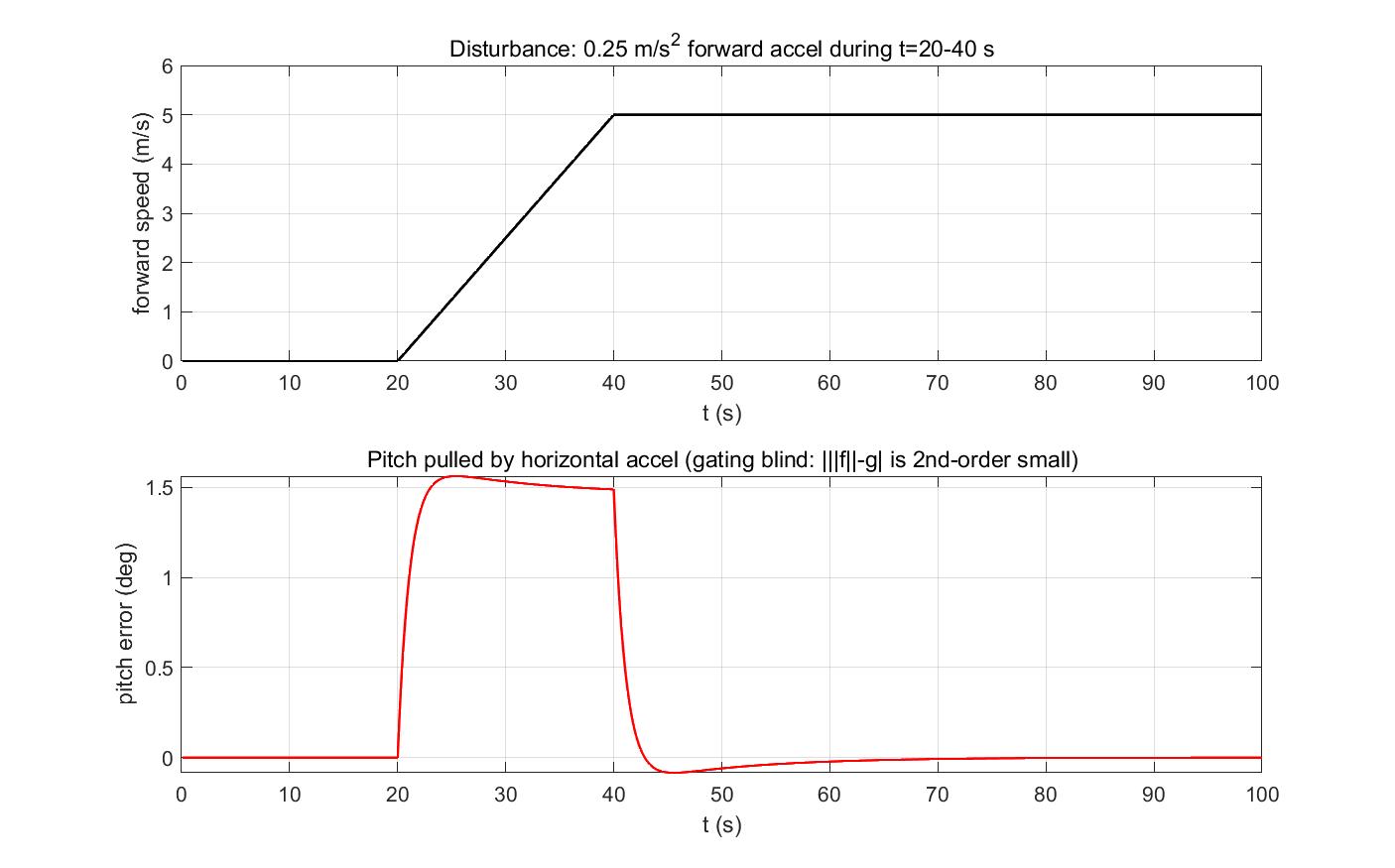

6.3 加速度扰动：Mahony 的原理性盲区¶

7. 两个实战坑（调试实录）¶

7.1 坑一：磁偏角不补偿，yaw 精确卡在 −7°¶

首版 mahonyupdate 磁参考写死"水平朝真北"（mb_n(1:2)=[0;mh]），仿真地磁带 \(D_{dec}=-7°\)——结果 yaw 收敛到 −6.87°，数值恰为磁偏角。机理：滤波器旋转姿态直到"导航系磁东分量 = 0"，即把磁北当成了真北。修复：参考方向改为 \([\sin D_{dec};\cos D_{dec}]\)（ahrsinit 新增 dec 参数）。教训：参考向量与仿真/真实磁场必须共享同一套地磁参数，否则滤波"忠实地"收敛到错误的天花板。

7.2 坑二：门控拦得住垂直加速度，拦不住水平加速度¶

直觉上"|‖f‖−g| 超阈就关加计"很安全，但水平加速度对模长是二阶小量（0.25 m/s² 前向加速只让 ‖f‖ 变 0.003 m/s²）——门控形同虚设，pitch 被拽偏 atan(0.25/9.78) ≈ 1.46°，叠加积分过冲实测 1.56°。这是 Mahony 的原理性盲区（PSINS 自适应 tau 的判据同为 \(\|f\|-g\)，同样不设防），工程上只能靠：

• GNSS 速度差分算出运动加速度，从比力中显式扣除（准惯导做法）；
• 或直接升级误差状态 KF（把加速度当过程噪声吸收）——这正是 M5 与固件 ESKF 的动机之一。

8. 局限与升级路径¶

• 教学版单样本更新（无圆锥补偿双子样、无 IIR 低通）；真实振动环境下请参考 PSINS 的 cnscl + 自适应 tau；
• 磁软铁畸变未建模，实际磁强计需先做六面法标定（衔接阶段 B）；
• 加速度盲区 → 升级 ESKF（15 态），即 P4 的 KF 框架换误差状态；
• C 移植：quest 的 eig 在嵌入式上换幂迭代/雅可比，其余函数均为基础线性代数（衔接阶段 D SIL 对拍）。
