KeyGo 电池保护踩坑：DW01 + 8205A¶
分类：硬件与半导体 / 汽车电子 项目类型：实战踩坑（基于 CH582M 的 BLE 智能车钥匙 KeyGo） 关联主文：KeyGo：BLE 手机钥匙 关联页面：KeyGo 调试踩坑记录 · KeyGo 电源选型（5V→3.3V LDO 与低功耗） 更新日期：2026年9月1日
本页记录 KeyGo 在电池保护电路上踩的一整串坑：板子原本为锂电池设计了板载 DW01 + 8205A 保护，后来考虑到大部分软包聚合物锂电池自带保护板，于是想着可自选启/禁用板载保护以降低功耗（低功耗蓝牙项目），结果一路遭遇"禁用后功耗高、插电能用、单插电池无输出、充不进电"等等诡异现象。
这不是一篇"芯片教程"，而是一条完整的工程诊断链：现象 → 误判 → 反转 → 真因。其中最值钱的部分不是结论，而是前面几轮假设为什么会全部跑偏。
来源与可靠性说明
本页内容来自一次真实的排查对话，但不照搬对话中的 AI 结论——整理时已对照官方 datasheet 逐条核实并修正。标注约定：
- ✅ 已核实：与官方 datasheet 或权威来源一致。
- ❓ 待核实：社区/对话流传、未找到官方依据。
- ⚠️ 存疑或已修正：对话中 deepseek 的说法有误，本页已改正。
本次核实发现对话中 AI 有两处实质错误（见 1.2 与 5.3 节）：一是把 8205A 当成 8 脚芯片，二是给出的 TSSOP-8 引脚表与官方 datasheet 不符。整段排查虽然最终找到了正确根因（芯片装反），但中间几轮"芯片锁死"的推论是错的，本页会明确标注。
另有一处是本页初稿自己的错误，已被实测推翻并在 2.3 节更正：初稿据 datasheet 推断"不接电池插电通常不会有输出"，实测证明空载可以正常输出，而且这是由拓扑决定的必然行为。这次更正本身也是本页方法论（第 7 节）的一个现场演示。
1. 先搞清楚 DW01 + 8205A 到底是什么¶
1.1 两颗芯片的分工¶
一句话概括：DW01 是"大脑"（判断该不该断电），8205A 是"手"（真正切断电流的两颗 MOS 管）。DW01 本身不流过主电流，它只负责监测并输出电压信号去驱动 8205A 内部的 MOS 管栅极。
典型搭配是 DW01 + FS8205A，这是单节锂电池保护板最常见的分立方案，也是 TP4056 充电模块背面那套电路的标配。
1.2 引脚定义（务必先确认封装！）¶
这是本次排查最大的教训之一：同一个型号、不同封装，引脚定义完全不同。
先记住这一句：8205A 分为 SOT-23-6 和 TSSOP-8 两种封装
8205A 分为 SOT-23-6 和 TSSOP-8 两种封装，两者的引脚定义完全不同（FS8205A、JMTM8205A 等各家同型号器件同样如此）。
查资料、量电压、动烙铁之前，第一步永远是确认你手上和板上是哪一种封装。因为这两种封装的引脚排列毫无对应关系 —— 按错封装去量电压、去短接、去推断故障，后面的每一步都建立在错误前提上。
本次排查中 AI 就是在这里栽的：它把板上的 8205A 当成了 8 脚（TSSOP-8），于是整条推理链从第二步起就跑偏了（见 5.3 节）。
DW01（SOT-23-6）¶
✅ 已核实（萨科微 slkormicro 官方 DW01 datasheet + 多个来源一致）
| 引脚 | 符号 | 功能 |
|---|---|---|
| 1 | OD | 放电 MOS 管控制输出（过放/过流时拉低） |
| 2 | CS | 充放电电流检测输入 |
| 3 | OC | 充电 MOS 管控制输出（过充时拉低） |
| 4 | TD | 测试脚，用于缩短延时，通常悬空 |
| 5 | VDD | 芯片供电，经 R1（约 100Ω）接电池正极 |
| 6 | VSS | 芯片地，接电池负极 |
8205A 封装一：SOT-23-6（双 N 沟道 MOS）¶
✅ 已核实（UMW / JMT / FUXINSEMI 三份 datasheet 一致）
| 引脚 | 符号 | 功能 |
|---|---|---|
| 1 | S1 | MOS1 源极 → 接电池负极 B− |
| 2 | D | 漏极（与 5 脚内部相连，共漏） |
| 3 | S2 | MOS2 源极 → 接输出负极 P− |
| 4 | G2 | MOS2 栅极 ← 接 DW01 的 OC |
| 5 | D | 漏极（与 2 脚内部相连，共漏） |
| 6 | G1 | MOS1 栅极 ← 接 DW01 的 OD |
8205A 封装二：TSSOP-8¶
✅ 已核实（Fortune 富晶电子官方 FS8205A datasheet）
| 引脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 符号 | D1 | S1 | S1 | G1 | G2 | S2 | S2 | D2 |
两处必须记住的封装坑
① 两种封装的引脚毫无对应关系。 SOT-23-6 的 1=S1、3=S2，而 TSSOP-8 的 1=D1、3=S1 —— 引脚号一样，功能完全不是一回事。凡是"按引脚号"操作的改动（短接、量测、飞线），必须先确认板上是哪个封装，否则极易一步踩空。
② 排查对话中 AI 给出的 TSSOP-8 引脚表是错的。 它给的是 1=S1, 2=G1, 3=S2, 4=G2, 5=D2, 6=D2, 7=D1, 8=D1，⚠️ 与 Fortune 官方 datasheet 不符（官方为 1=D1、2/3=S1、4=G1、5=G2、6/7=S2、8=D2）。
顺便说：从实际排查中观察到的"1 脚 = S1、3 脚 = S2"判断，板上用的是 SOT-23-6 封装（与上表 ✅ 一致），而不是对话里 AI 声称的 8 脚。这一点很关键——DW01 也是 SOT-23-6，两颗芯片封装完全相同，这正是它们能被互换焊接的物理前提（见第 5 节）。
1.3 电路拓扑：为什么必须两颗 MOS 背靠背¶
图 1：符号画法 —— 先把 8205A 画成两颗独立的 N-MOS 标准符号，最便于看懂逻辑关系。N-MOS 的画法规矩：栅极（G）是左侧的竖直板，源极（S）带一个指向沟道的箭头（P-MOS 箭头反向）；两颗 MOS 的漏极（D）相连、对外悬空，这就是下文反复提到的共漏节点。
关键在 共漏（Common-Drain）背靠背结构：两颗 N-MOS 的漏极（8205A 的 2、5 脚）在内部相连，形成对外悬空的共漏节点；S1 接电池负极 B−，S2 接输出负极 P−。
每颗 MOS 都自带体二极管，且方向相反：
- M1（G1，受 OD 控制）：体二极管方向 S1 → D。放电电流要从 P− 流回 B−，必须先穿过 M1，而 M1 的体二极管只让电流从 B− 往 D 流 —— 所以放电必须靠 M1 沟道导通。OD 控制放电。
- M2（G2，受 OC 控制）：体二极管方向 S2 → D。充电电流要从 B− 流向 P−，必须先穿过 M2，而 M2 的体二极管只让电流从 S2（P− 侧）往 D 流 —— 所以充电必须靠 M2 沟道导通。OC 控制充电。
由此得到两条后面会反复用到的推论：
- 任一颗 MOS 关断，就能阻断对应方向的电流，另一方向仍可通 —— 这就是保护板能"只禁止放电、但允许充电"的原因。
- 把 S1 和 S2 短接 = 直接用一根导线把 B− 和 P− 连起来，电流完全绕开两颗 MOS —— 这就是第 4 节"禁用保护"操作的物理本质。
图 2：封装视图 —— 图 1 换成 SOT-23-6 真实封装后的样子，两颗芯片按实际外形竖直放置。DW01（左）右侧引脚 1=OD、2=CS、3=OC，左侧 4=TD、5=VDD、6=VSS；8205A（右）右侧 1=S1、2=D、3=S2，左侧 4=G2、5=D、6=G1，右下角圆点是 1 脚标记。8205A 内部就是图 1 那两颗 N-MOS：M1（栅极 G1，受 OD 控制，负责放电）在下、M2（栅极 G2，受 OC 控制，负责充电）在上，两颗漏极经中间竖直的共漏轨相连；体二极管方向相反——M1 的阳极在 S1 侧（B−）、M2 的阳极在 S2 侧（P−），各自阻断放电/充电方向，这就是"背靠背"的物理来源。外部连线与 1.2 节引脚表一一对应：S1 → B−、S2 → P−、OD → G1、OC → G2、CS → R2 → P−。

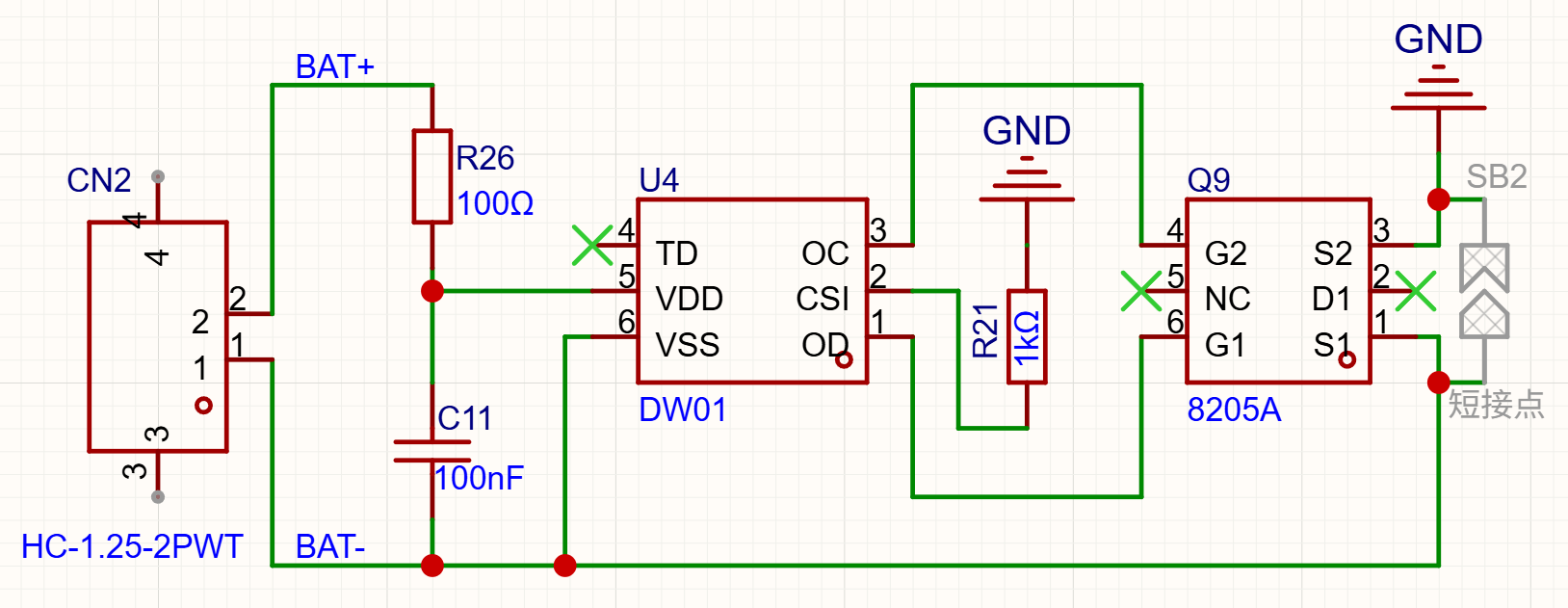

图 3：完整原理图（手绘版）—— 把图 2 的封装视图整理成标准原理图表达，B+ / B− / P+ / P− 四个端子与 DW01 的 OD/OC/CS、8205A 的 G1/G2/S1/S2 之间的连接关系一图看全。这也是第 5 节"装反排查"时的网络参照基准。
1.4 关键电气参数（DW01）✅¶
已核实自萨科微 slkormicro 官方 DW01 datasheet，供排查时对照：
| 参数 | 符号 | 典型值 | 说明 |
|---|---|---|---|
| 过充检测电压 | VOCD | 4.28 V（4.24~4.33） | 超过即关断充电 MOS |
| 过充恢复电压 | VOCR | 4.08 V | 跌回此值才恢复充电 |
| 过放检测电压 | VODL | 2.40 V（2.30~2.50） | 低于即关断放电 MOS |
| 过放恢复电压 | VODR | 3.00 V | 升回此值才恢复放电 |
| 过流检测电压 | VOI1 | 0.15 V | CS 脚检测阈值 |
| 短路检测电压 | VOI2 | 1.30 V | |
| 工作电流 | IDD | 4.0 µA（max 6.0）@ VDD=3.9 V | 低功耗项目重点关注！ |
| 过充 / 过放延时 | TOC / TOD | 120 ms / 40 ms | 防误触发 |
| 过流 / 短路延时 | TOI1 / TOI2 | 10 ms / 400 µs |
注意 I_DD 这一行
很多资料笼统地说 DW01 静态电流"约 3 µA"，但官方 datasheet 写的是典型 4 µA、最大 6 µA（VDD=3.9 V）。对 KeyGo 这类深睡目标是 µA 级的项目，这 4~6 µA 不是可以忽略的小数目，详见第 8 节。
2. 坑 1：不接电池，插电会有输出吗？¶
结论：会 —— 空载可以正常输出。 ✅（实测）
这一点值得单独讲，因为它推翻了一个流传很广、听起来也很"合理"的说法：
"DW01 靠电池取电，不接电池芯片就不工作，MOS 全关断，所以没输出。"
⚠️ 这句话前半句对，后半句错。 DW01 确实靠电池正极取电（VDD 经 R1 接到 B+），但有没有输出，取决于负载电流走哪条路，而不是 DW01 有没有电。
2.1 关键：分清"电池支路"和"负载支路"¶
回顾 1.3 节的拓扑。保护板上有两组端子，其中 B+ 与 P+ 是同一个网络（板子上就是同一片铜箔，只是引出两个焊盘）；而 8205A 只串在 B− → P− 这一段上，它只控制"电池负极"这一条腿。
于是三种工作状态下，电流走的路径完全不同：
| 状态 | 电流路径 | 8205A 在负载回路里吗？ |
|---|---|---|
| 只有电池（无充电器） | 电池+ → B+/P+ → 负载 → P− → S2→M2→D→M1→S1 → B− → 电池− | ✅ 在。MOS 必须导通才有输出 |
| 只有充电器（不接电池，空载） | 充电器+ → B+/P+ → 负载 → P− → 充电器− | ❌ 不在。负载直接吃充电器的电 |
| 充电器 + 电池（充电） | 充电器+ → B+ → 电池 → B− → S1→M1→D→M2→S2 → P− → 充电器− | ✅ 在（这是充电回路） |
看第二行：不接电池时，负载电流从充电器正极进来，经 B+/P+ 送到负载，再从 P− 直接回到充电器负极 —— 整条回路根本不经过 B−，也就不经过 8205A。电池那条腿是悬空的，两颗 MOS 导通与否跟负载毫无关系。
同一块保护板，三种场景下的电流回路。粗色带是实际电流路径，灰化部分是该场景下的悬空支路。注意中间那幅：不接电池时负载回路被绿框圈在右侧，8205A 整条支路是开路死路，与输出毫无关系。
所以"空载插电能正常输出"是拓扑决定的必然结果，既不是漏电压，也不是什么"侥幸激活"。
2.2 那 DW01 到底有没有电？¶
有。因为 B+ 与 P+ 是同一网络，充电器一插上，B+ 就被抬到充电电压（例如 TP4056 输出约 4.2 V），DW01 的 VDD 经 R1 照样取到电，芯片正常上电，OD / OC 正常输出高电平。
只不过它此刻的状态对输出电压没有影响 —— 你量到的电压是充电器直接给的，不是保护板"放行"的。
一个能反向印证的小推论
既然负载回路绕开了 8205A，那么就算你直接把 5 V 怼到 B+ 上、把 DW01 逼进过充保护（OC 拉低、充电 MOS 关断），空载输出照样正常。
换句话说：判断"不接电池插电有没有输出"，跟 DW01 的保护状态无关。 如果你的板子在这个条件下反而没输出，问题一定在 B+ ↔ P+ 或 P− 这条主回路上（断线、虚焊、焊盘装反），而不是"保护板锁死了"。
2.3 ⚠️ 更正本页此前的一个推断¶
本页初稿曾写"不接电池通常不会有输出"，并把社区观察到的"能测到电压"归因为体二极管漏电压、标记 ❓。这个推断已被实测推翻，现予更正：
| 旧（已推翻） | 新（实测 ✅） | |
|---|---|---|
| 结论 | ❌ "通常不会有输出" | ✅ "空载可以正常输出" |
| 对"测到电压"的解释 | ❌ 体二极管 / 寄生通路的漏电压 | ✅ 充电器直接供电的正常结果 |
| 归为 | ❓ 社区观察、未见官方依据 | ✅ 由拓扑推出的必然行为 |
这条更正本身，恰好是第 7 节方法论的一个现场演示："听起来很合理"的通用机制，不等于事实。
2.4 但别把它当成"保护板可以当电源开关用"¶
空载能用 ≠ 可以放心这么用。不接电池直接带载有几个实打实的坑：
| 风险 | 说明 |
|---|---|
| 输出质量明显变差 | 锂电池本身是个巨大的"电容"，平时替你吸收纹波和瞬态。没电池时，TP4056 这类线性充电 IC 会陷入"充满 → 终止 → 电压跌落 → 再次充电"的循环，输出带明显锯齿纹波。对 BLE 这类射频尤其不友好，可能表现为通信距离变短、莫名丢包。 |
| 带载能力受限 | 输出被限制在充电 IC 的最大电流内（TP4056 约 1 A，且由 PROG 电阻设定）。负载一重，充电 IC 可能反复误判"充满"而通断。 |
| 保护功能失效 | 过放保护失去意义（没有电池可保护）；输出端短路时也没有电池能量需要切断 —— 但反过来，充电 IC 自身是否有短路保护就成了唯一防线。 |
反过来用：把它当成一个诊断手段
"不接电池 → 只插电 → 量输出"是一个很好的对照实验，因为它"应该有输出"是拓扑上的必然。
- 有输出 ✅ → 说明
B+/P+主回路和P−回路是通的，充电 IC 正常。 - 没输出 ❌ → 立刻去查主回路的断线 / 虚焊 / 芯片装反，别再往"DW01 锁死"那个方向猜。
3. 坑 2：短接 OD 与 OC 来"禁用保护"——危险操作¶
为省掉保护板的功耗，一个看起来很聪明的操作是：把 DW01 的 1 脚（OD）和 3 脚（OC）直接短接，强制两个栅极同时得到高电平，两颗 MOS 全导通。
它能工作，但千万别这么干。 原因有四：
- 所有保护彻底失效（最危险）：过充、过放、过流、短路保护全部失效。输出端短路时 MOS 无法关断，可能直接烧板甚至引燃电池。
- 芯片内部输出级"顶牛"：正常时 OD、OC 都是高电平，一旦触发保护（比如过放），DW01 会强制把 OD 拉低而 OC 维持高电平。此时你把它们短接，等于让芯片内部两个输出级直接对垒，产生贯通电流，可烧毁 DW01。
- MOS 管半导通发热：电平冲突时栅极电压被钳在中间值（如 1.5~2 V），不足以完全导通，MOS 进入线性区，内阻剧增，几分钟内就会发烫冒烟。
- 充放电逻辑混乱：两个 MOS 同时导通后无法区分电流方向，CS 脚采样出错，可能引发误动作。
如果一定要硬改
想彻底旁路保护，正确做法不是短接芯片的 OD/OC，而是直接把 8205A 的 D 与 S 短接（或拆掉 DW01、把 MOS 栅极直接接到电池正极）。不过这等同于让锂电池"裸奔"，正式产品强烈不建议。
4. 坑 3：改短接 S1 / S2——可行，但代价是"全裸奔"¶
于是改用另一个方案：短接 8205A 的 1 脚（S1）和 3 脚（S2）。
4.1 为什么这个操作是可行的¶
回顾 1.3 节的拓扑：S1 接 B−、S2 接 P−，两颗 MOS 串联在中间，共漏节点悬空。把 S1 和 S2 短接，等于用一根导线把 B− 和 P− 直连，电流完全绕开了两颗 MOS 管。
这个操作有两大效果：
- ✅ 完全导通：不再依赖 DW01 的 OD/OC 信号，冷启动问题一并消失。
- ✅ 省掉导通损耗：绕开了 MOS 的 RDS(on)（FS8205A 典型 21~25 mΩ），虽然这个损耗本来就很小。
而且它没有坑 2 里"芯片内部顶牛"的问题——因为你动的是功率通路（MOS 的源极），不是控制芯片的输出脚，DW01 的输出级不会互相短路。
为什么这个操作在两种封装下都成立
巧合的是，SOT-23-6 的 1 脚=S1、3 脚=S2，而 TSSOP-8 的 1 脚=D1、3 脚=S1 —— 也就是说这个"短接 1、3 脚"的操作只在 SOT-23-6 下才是 S1-S2 旁路。你实测"短接后确实能工作"，反过来印证了板上就是 SOT-23-6 封装 ✅。
4.2 代价：安全性完全外包¶
| 维度 | 评价 |
|---|---|
| 功耗 | ✅ 极低（绕过 MOS，主要是少了 DW01 的 4 µA 静态电流） |
| 过充 / 过放 / 过流 / 短路保护 | ❌ 板上全部失效 |
| 风险承担方 | 完全依赖聚合物电池自带的保护板 |
| 适用场景 | 临时测试、验证；正式产品需谨慎评估 |
因为你用的聚合物电池自带 DW01+8205 保护板，所以过充过放由电池自己兜底，这个方案在你的场景下风险可控——但要清楚：这是把安全性外包给了电池厂，而不是自己解决的。采购时要确认电池的过放截止电压（一般 2.4~2.8 V）是否满足蓝牙模块的最低工作电压。
5. 坑 4（真凶）：拔出电池再插回就变成 0 V¶
5.1 现象¶
在尝试禁用板载保护的过程中，出现了极其诡异的现象：
| 操作 | 结果 |
|---|---|
| 充电器 + 电池一起接 | 电池两端能测到 3.9 V ✅ |
| 接上后拔掉充电器（电池还在） | 仍有 3.9 V ✅ |
| 拔掉电池，只单独插电池 | 测不到电压，几乎 0 V ❌ |
| 尝试给电池充电 | 充不进去 ❌ |
5.2 误判：以为是"DW01 锁死"¶
排查初期的假设全都指向 DW01 进入了保护锁死状态，并据此开出了药方：
- 假说：短接 S1/S2 的操作触发了芯片保护机制，移除短接后芯片没自动恢复。
- 建议的药方 1：插充电器充电几分钟，靠充电电流自动解锁。→ 实测无效。
- 建议的药方 2：短接 DW01 的 CS（2 脚）与 VSS（6 脚）1~2 秒手动复位。
- 建议的药方 3：在 CS 与 VSS 之间焊一个轻触按键，每次插电池按一下。
这几轮假设全部落空 —— 真因是物理装配错误
实际上，根因根本不是芯片锁死，而是 DW01 和 8205A 两颗芯片焊错了位置（DW01 焊到了 8205A 的焊盘上，8205A 焊到了 DW01 的焊盘上）。这是排查者后来亲眼观察发现的。
⚠️ 因此请特别注意：上述"锁死—激活"这条推理链，在本案中是被证伪的。 它之所以看起来"说得通"，是因为它恰好能解释部分现象（见 5.3），属于典型的似是而非。
❓ 至于"短接 CS 与 VSS 可强制复位 DW01"这个说法，它确实是中文社区流传很广的偏方，但未见官方 datasheet 明确记载此操作，其机制存疑（DW01 官方记录的是通过 CS 脚检测充电器接入，VCH 典型 −0.5 V，属于"0 V 电池充电使能"功能，与"短接 CS-VSS 复位"不是一回事）。标记 ❓，不要把它当成可靠手段。
5.3 真因：两颗同封装芯片互换了位置¶
上图：装反机理示意 —— DW01 与 8205A 同为 SOT-23-6、引脚位号一一对应，焊接时若只看 1 脚圆点对齐而不核对位号，两颗芯片就整体互换。
下面是排查时拍下的板子实物照片，左右对照能直观看到"装反"与"正确"的差别：

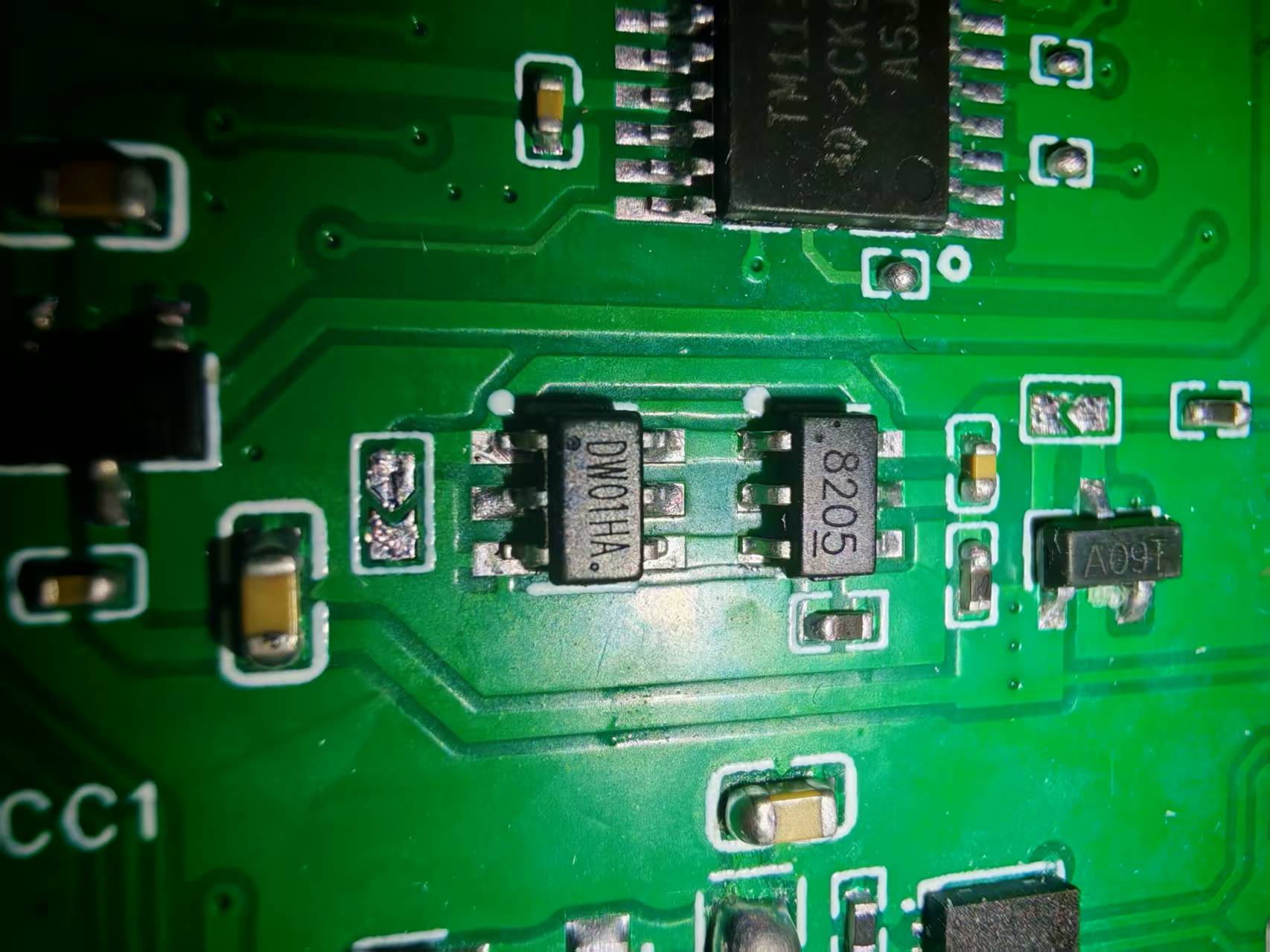

装反位置：DW01 与 8205A 落在了对方的焊盘上（芯片与丝印位号不匹配）。

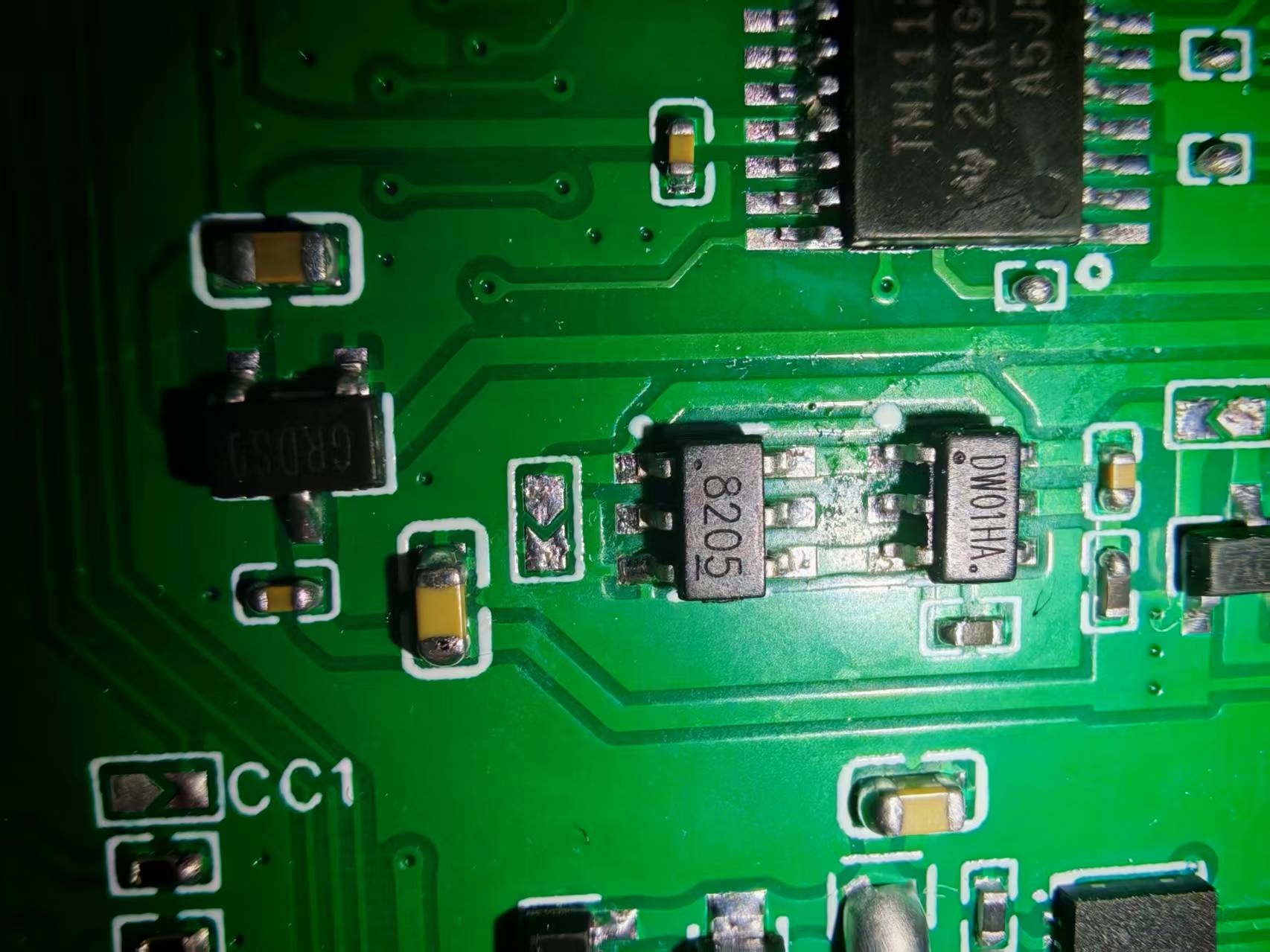

正确位置：DW01 在 DW01 焊盘、8205A 在 8205A 焊盘，与丝印位号一一对应。
为什么能装反？ DW01 和 8205A 都是 SOT-23-6，封装外形一模一样，在原理图和 PCB 上又紧挨着。焊接时看错位号，两颗芯片就能互换——而且焊上去严丝合缝，肉眼不细看根本发现不了。
装反后发生了什么？ 以 DW01 落到 8205A 焊盘为例（1 脚对 1 脚）：
| 8205A 焊盘 | 原本应接 | 实际落上的 DW01 引脚 | 后果 |
|---|---|---|---|
| 1 (S1) | B− | 1 = OD | 放电控制信号接到电池负极 |
| 2 (D) | 共漏节点 | 2 = CS | 电流检测脚接到共漏 |
| 3 (S2) | P− | 3 = OC | 充电控制信号接到输出负极 |
| 4 (G2) | ← OC | 4 = TD（悬空） | 充电 MOS 栅极失去驱动 |
| 5 (D) | 共漏节点 | 5 = VDD | 芯片供电落到悬空的共漏节点 |
| 6 (G1) | ← OD | 6 = VSS | 芯片地接到栅极网络 |
再看另一半：8205A 落到 DW01 焊盘上 ⚠️（基于拓扑的推断）—— 这一半才是决定"能不能充电 / 能不能放电"的关键：
| DW01 焊盘（所属网络） | 原本应接 | 实际落上的 8205A 引脚 | 后果 |
|---|---|---|---|
| 1（NET_OD） | DW01 的 OD 输出 | 1 = S1 | OD 网络变成一个 MOS 源极，与控制信号断开 |
| 2（NET_CS → R2 → P−） | DW01 的 CS 输入 | 2 = D | 漏极经 R2 挂到 P− |
| 3（NET_OC） | DW01 的 OC 输出 | 3 = S2 | OC 网络变成一个 MOS 源极 |
| 4（NET_TD，悬空） | DW01 的 TD | 4 = G2 | 充电 MOS 的栅极悬空，失去任何驱动 |
| 5（NET_VDD → R1 → B+） | DW01 的 VDD | 5 = D | 另一颗漏极经 R1 挂到 B+ |
| 6（NET_VSS → B−） | DW01 的 VSS | 6 = G1 | 放电 MOS 的栅极被永久接到 B−（0 V）→ M1 常关 |
于是得到三条致命后果：
- 两颗 MOS 都不可能被正常导通。 M1 的栅极焊到了 B−（0 V），永久关断；M2 的栅极落在 TD 悬空网络上，没有任何驱动源。
-
B+ 与 P− 被
R1 + R2串在了一起。 8205A 的两个漏极内部相连，而它们现在分别落在NET_VDD（经 R1 到 B+）和NET_CS（经 R2 到 P−）上 —— 于是形成一条B+ —R1(100Ω)—D—R2(1kΩ)—P−的高阻通路。这条通路电流极小：空载拿万用表量几乎还是电池电压，一带载就塌到接近 0 V —— 这正好解释了"量得到 / 用不了"的矛盾。这条约 1.1kΩ 的漏电通路在 4V 下电流约 3~4 mA，且与固件完全无关——它正是本项目"无论如何改固件（开 DCDC、进 HAL_SLEEP）深睡电流都降不到 mA 级以下"的元凶，详见 KeyGo 调试踩坑记录 第 1 节。 3. DW01 拿不到有效压差。 VDD 经 R1 挂到 B+，VSS 却落到了
NET_OD（该网络上现在只剩 8205A 的 S1，一个 MOS 源极），只能经 M1 的体二极管回挂到共漏节点，VDD–VSS 压差最多一个二极管压降（约 0.6 V），远不足以让芯片正常工作。
5.4 为什么现象会那么"诡异"¶
把 2.1 节的"三条电流路径"和 5.3 的互换后果合起来，那套现象其实不需要任何"芯片锁死"假设就能解释：
-
充电器 + 电池一起接 → 有 3.9 V → 这一条根本不需要寄生通路来解释。 充电器直接接在
B+/P+与P−之间，负载电流走充电器+ → B+/P+ → 负载 → P− → 充电器−，完全绕开了 8205A（见 2.1 节图示中间那幅，及表格第二行）。 → 换句话说：哪怕把两颗芯片全拆下来，插着充电器照样有输出。 把它理解成"芯片被激活了"，是这次误判的起点。 -
拔掉充电器（电池还在）→ 仍有 3.9 V → ⚠️ 推断：电池经
B+ → R1(100Ω) → 共漏 → R2(1kΩ) → P−维持一条高阻通路。负载极轻（或只用电表量）时电压几乎不跌，于是"看起来还能用"。这个状态极不可靠，一带载就崩。 -
拔掉电池，再单独插回 → 几乎 0 V → 所有节点放电归零，浮空的 G2 栅极电荷泄放，两颗 MOS 彻底关死，回路只剩那条 1.1 kΩ 高阻通路 —— 一带载立刻塌到 0 V。
-
充不进电 → 充电 MOS 的栅极（8205A 的 G2）落在 DW01 的 TD 悬空网络上，没有驱动；放电 MOS（M1）的栅极又被永久焊在 B−。充电回路根本建立不起来。
关于这段机理的诚实说明
上面后三条属于基于拓扑的推断 ⚠️。两颗芯片互换后的寄生路径错综复杂，浮空栅极的具体电位、1.1 kΩ 通路上实际能维持多少电压，都取决于你的 PCB 走线与芯片批次，我没有你的板子，无法逐条实测验证。
但有两点是确定的 ✅：
- 根因（两颗芯片装反位置）是排查者亲眼观察到的物理事实。
- "插着充电器有输出"不需要任何芯片参与 —— 它是拓扑决定的必然（第 2 节）。这正是本页最反直觉、也最容易被误读成"芯片被激活了"的一条。
5.5 修复步骤¶
- 拆焊：用热风枪或烙铁把 DW01 和 8205A 都取下，清理焊盘残锡。
- 核对丝印：找到 PCB 上 DW01、8205A 各自的丝印框，确认第 1 脚的小圆点/缺角标记位置。芯片本体上的小圆点/切角必须与丝印对齐。
- 先测再焊：用万用表二极管档测拆下的 DW01，红表笔接 6 脚（VSS）、黑表笔接 5 脚（VDD），正常应为几百欧~几千欧（二极管正向压降）。若测得 0 Ω 短路，说明芯片已击穿，必须换新（VDD 与 VSS 曾被接到错误网络，有损坏风险）。8205A 通常更耐造，但也测一下 D 与 S 间有无短路。
- 焊回后先只接电池：不要急着插充电器。测 DW01 的 5 脚（VDD）对 6 脚（VSS）是否等于电池电压（约 3.7~4.2 V），再测 1 脚（OD）和 3 脚（OC）是否都为高电平（≈ VDD）。都对，再接负载。
6. 排查 SOP：DW01+8205A 无输出时怎么量¶
这是那段对话里最有复用价值的部分——一套标准的电压测量流程。虽然本案中真因是装配错误，但下次遇到同类问题，先按这套流程量一遍，能省掉大量瞎猜。
6.1 准备¶
- 万用表打到直流电压档（DC V）。
- 只接电池，不要插充电器（插充电器会激活寄生通路，掩盖真相）。
- 黑表笔始终接电池负极 B−（或 DW01 的 6 脚 VSS）。
6.2 测点与判读¶
以电池约 3.7 V 为例：
| 测量点（DW01 引脚） | 正常值 | 实测 | 判读 |
|---|---|---|---|
| 5 脚 VDD | ≈ 3.0~4.2 V（= 电池电压） | ____ V | 芯片供电是否正常 |
| 1 脚 OD | ≈ VDD（高电平） | ____ V | 放电 MOS 控制信号 |
| 3 脚 OC | ≈ VDD（高电平） | ____ V | 充电 MOS 控制信号 |
| 2 脚 CS | ≈ 0 V | ____ V | 电流检测，异常时会变高 |
6.3 按结果定位¶
-
情况 A：VDD（5 脚）= 0 V → 电池到 VDD 的通路断了。查 R1（100Ω）是否开路、VDD 引脚是否虚焊。若芯片装反，VDD 也会是 0 V 或异常值 —— 这正是本案的特征。
-
情况 B：VDD 正常，但 OD（1 脚）或 OC（3 脚）为 0 V → 芯片处于过放/过流保护状态。确认电池电压高于过放恢复电压（3.0 V ✅）；若仍不恢复，考虑芯片或外围损坏。
-
情况 C：VDD / OD / OC 全正常，CS ≈ 0 V，但仍无输出 → 问题在 8205A 或其与 DW01 的连接。测 8205A 的 G1（6 脚）和 G2（4 脚）电压，应分别等于 OD 和 OC；不一致则查断线；一致仍无输出，则 8205A 可能已损坏。
-
情况 D：所有电压都"不对劲"、反复无常、插电和不插电差异巨大 → ⚠️ 高度怀疑装配错误（芯片装反、装错位置、焊反 180°）。这时应该去看板子，而不是继续测下去。
6.4 最后检查项¶
- 焊点是否有虚焊、连锡；板面残留的焊油/松香会造成漏电，使 CS 脚电压异常。
- 芯片是否已在之前的操作中损坏（见 5.5 第 3 步）。
7. 方法论：为什么前面几轮假设全跑偏了¶
这是本页最值得带走的东西。
排查顺序：物理先于逻辑
这次走弯路的根源，是一上来就在逻辑层面找原因（"芯片是不是锁死了？""要不要加个复位按键？"），而真因在物理层面（芯片焊错位置了）。
物理层错误（装反、虚焊、连锡、丝印看错）造成的现象，几乎总能编出一个"说得通"的逻辑层解释，因为电路总会以某种寄生方式"半工作"。这类解释越精巧，越危险——它会让你在错误的方向上越钻越深。
以后遇到"时好时坏""插上就好、拔掉就不行"这类条件依赖型诡异现象，先把下面几条过一遍再谈逻辑：
- 先看板子，再看代码/逻辑。芯片型号、方向、位号是否与丝印一致？两颗同封装芯片有没有可能互换？
- 同封装 = 可互换 = 装反风险。DW01 与 8205A 都是 SOT-23-6，这次的教训。凡是原理图上紧挨着的同封装芯片（LDO 与 MOS、两个运放、保护 IC 与驱动 IC），都要重点核对。
- "拔掉某个东西就失效"先查供电，别急着怀疑芯片状态机。
- AI 给的机理分析要对照 datasheet 核实。这次对话里 AI 把 8205A 当成了 8 脚芯片、给了错误的引脚表，并一路推演到"VDD 与 VSS 被短接在 D2 上"——基于错误前提的推演，即使最终结论碰巧对了，中间的每一步都不可信。
- 能观察就别推断。这次破案靠的是"低头看见芯片装反了"，不是靠任何一轮推理。
- 从 datasheet 推出来的结论，仍然只是假说。本页第 2 节的初稿就是活例子：由"DW01 靠电池取电"推出"不接电池就没输出"——前提正确、推理看起来也严密，但实测推翻了它，因为漏看了"负载回路根本不经过保护 MOS"这一层。datasheet 能告诉你芯片怎么工作，不能告诉你电流实际走哪条路。
一个反直觉的点
对话里 AI 提出的"冷启动需要激活"机制，在一般意义上并非完全虚构 —— 部分 DW01 保护板确实存在首次接电池需要激活的行为（与官方 datasheet 记录的"0 V 电池充电使能"、CS 脚检测充电器相关 ❓）。
但在本案中它不是原因。这提醒我们：一个"可能正确"的通用机制，不等于"这次"的解释。 判断依据应该是实测证据，而不是"这个说法听起来很合理"。
8. 低功耗视角：DW01 到底吃掉多少电，还留不留¶
回到最初的动机——为了低功耗想干掉板载保护。这里把账算清楚。
8.1 DW01 的静态功耗¶
✅ 官方 datasheet：IDD 典型 4.0 µA、最大 6.0 µA（VDD = 3.9 V）；过放状态下约 1.0 µA（max，VDD = 2.0 V）。
作为对照（参见 KeyGo 调试踩坑记录 第 3.4 节）：CH582M 纯芯片睡眠/下电约 15 µA 量级，开发板整机深睡 35 µA。
也就是说，单单一颗 DW01 就占掉深睡底电流的 10%~25% —— 对于目标是把深睡压到最低的低功耗蓝牙项目，想干掉它是完全合理的工程判断，不是瞎折腾。
8.2 三条路怎么选¶
| 方案 | 功耗 | 安全性 | 复杂度 | 适用 |
|---|---|---|---|---|
| A. 短接 S1/S2 旁路 | ✅ 极低（≈0，且省掉 MOS 导通压降） | ❌ 板上无保护，全靠电池自带板 | 极低（一坨锡） | 临时测试、验证 |
| B. 保留板载 DW01+8205A | ❌ +4~6 µA | ✅✅ 双重保护 | 无需改动 | 对功耗不敏感的产品 |
| C. 换二合一保护 IC | ✅ 极低 | ✅ 完整保护 | 低（外围极少） | 正式产品推荐 |
8.3 关于方案 C（二合一保护芯片）¶
对话中提到的候选：奥简科技 DSTECH DS6092（标称静态 1.0 µA、休眠 0.1 µA）、XB3303（标称静态 2.8 µA）。
参数待核实 ❓
上述静态电流数值引自排查对话中的推荐，本页未找到官方 datasheet 逐一核实，标记 ❓。二合一保护 IC 确实是这个场景的正确方向（集成保护 IC + MOS，外围只需 1~2 个元件，面积更小），但选型时请务必以原厂最新 datasheet 为准，并重点核对：静态电流、过放检测/恢复电压、过流阈值、封装与引脚。
考虑到 KeyGo 已有 XC6206 山寨料静态电流差 300 倍 的前车之鉴，这类"看起来一样的便宜料"到手后建议实测静态电流，别只看标称值。
9. 一页速查¶
| 问题 | 答案 |
|---|---|
| 8205A 有几种封装？ | 两种：SOT-23-6 和 TSSOP-8，引脚定义完全不同。动手前先确认封装，见 1.2 节。 |
| 不接电池、插电会有输出吗？ | 会 —— 空载可以正常输出 ✅ 实测。因为负载电流走 充电器+ → B+/P+ → 负载 → P− → 充电器−，根本不经过 8205A。但输出纹波和带载能力会变差，见 2.4 节。 |
| 上述结论与 DW01 的保护状态有关吗？ | 无关。 即使 DW01 进入过充保护把 MOS 关断，空载输出照样正常 —— 这正说明空载插电没输出 = 主回路断线/虚焊/装反，而不是"保护板锁死"。 |
| 想禁用保护，能短接 OD 与 OC 吗？ | 不能，危险。 会造成芯片内部输出级对垒、MOS 半导通发热、保护全失效。要旁路就动功率通路（S1-S2），别动控制芯片的输出脚。 |
| 短接 S1 与 S2 能绕过保护吗？ | 能（把 B− 与 P− 直连，绕开两颗 MOS）。但板上保护全失效，安全性外包给电池自带保护板。仅 SOT-23-6 封装下 1、3 脚才是 S1/S2。 |
| 去掉 S1-S2 短接能恢复正常吗？ | 能，只要电池电压高于过放恢复电压（3.0 V ✅），DW01 会自动输出高电平导通 MOS。前提是芯片没装反、没损坏。 |
| "插电能用、单插电池 0 V"最可能是什么？ | 先查物理：同封装芯片是否装反位置/焊反 180°、虚焊连锡。其次才是量 VDD/OD/OC/CS 电压（见第 6 节）。 |
| DW01 静态电流多少？ | 官方：典型 4.0 µA、最大 6.0 µA ✅。对 µA 级深睡目标是显著开销。 |
| "短接 CS 与 VSS 可复位 DW01"可靠吗？ | ❌ 不可靠。社区偏方，未见官方 datasheet 记载，本案中该方法也未解决问题（真因是装配错误）。 |
参考¶
官方 datasheet（本页核实依据）
- DW01 datasheet（萨科微 slkormicro，PDF） — 引脚定义（1=OD / 2=CSI / 3=OC / 4=TD / 5=VDD / 6=VSS）与全部电气参数，对应本文 1.2、1.4 节。
- UMW 8205A datasheet（PDF） — SOT-23-6 引脚：1=S1、2=D、3=S2、4=G2、5=D、6=G1，对应本文 1.2 节。
- JMTM8205A datasheet（PDF） — 与 UMW 一致的 SOT-23-6 引脚排列，交叉印证。
- FS8205A datasheet（Fortune 富晶电子，PDF） — TSSOP-8 引脚：1=D1、2/3=S1、4=G1、5=G2、6/7=S2、8=D2；RDS(on) 25 mΩ max @4.5 V。用于纠正排查对话中的错误引脚表，对应 1.2 节。
社区实测与讨论
- DW01+8205 锂电保护方案，说好的过流保护呢？（数码之家 mydigit.cn） — 作者 jsycwnw，发表于 2019-6-10。帖主实测"带保护板、电压正常的锂电却无输出"，为定位问题干脆脱开电池再看看，并讨论保护板到底控制的是电池哪个电极。
- 与本文第 2 节直接呼应：帖主"脱开电池后仍能观察输出"的做法，正是建立在"负载回路不经过 8205A"这一拓扑事实上 —— 这与本页实测的"空载可正常输出"是同一件事。
- ❓ 帖末提出"保护板也要看出身成份"（不同批次 / 厂商的保护板行为不一致），这个观察值得警惕，但属于社区讨论，未见官方依据，标记 ❓。
站内相关
- KeyGo 调试踩坑记录 — 深睡 4.4 mA 根因（板级外围 IC 静态电流）、CH582M 四模式功耗实测、IWDG/LSI 陷阱。本文 8.1 节的功耗锚点来自此页。
- KeyGo 电源选型（5V→3.3V LDO 与低功耗） — XC6206 山寨料静态电流差 300 倍、LDO 选型与真假鉴别。本文 8.3 节的"便宜料要实测"警示来自此页。
- KeyGo：BLE 手机钥匙 — 项目主文。
- 机械与动力 / 电池 / 电池完全指南 — 锂电基础概念。
