07 姿态更新算法：从欧拉角到 Bortz 旋转向量

系列定位：M2 解算篇 · 第二篇。上一篇 06 机械编排方程 讲了"机械编排怎么把 IMU 变成导航结果"，本篇深入其中最复杂也最关键的一环——姿态更新。

参考体系：公式级锚定 牛小骥 I2NAV 讲义第 1 讲（PDF 在线预览，40 页），代码级对照 PSINS（cnscl/qupdt/btzrk4 等）。牛小骥讲义式 134/135 给出了四元数递推的严格推导，PSINS cnscl.m 给出了工程上"圆锥补偿怎么做"的标准答案。

一、姿态更新方法谱系

姿态更新方法谱系

一句话总结谱系：欧拉角法有万向锁被淘汰；方向余弦矩阵 9 元素冗余但物理清晰作桥梁；四元数是工程首选（4 元素、无奇点、数值稳）；Bortz 旋转向量在高动态下精度高 1-2 个量级（叉乘修正补偿不可交换误差）。本项目 1000 Hz MEMS 场景下单子样 rv2q 就够（5% 准则），战术级/高动态才需要 Bortz 多子样。

二、四元数微分方程（牛小骥讲义式 122）

推导路径：把四元数看作"刚体转动算子"，对 \(q = [\cos(\theta/2);\ \boldsymbol u\sin(\theta/2)]\) 求时间导数，最终得：

\[ \boxed{\;\dot{\boldsymbol q}_{b}^{i} = \tfrac{1}{2}\boldsymbol q_{b}^{i}\otimes[\,0;\,\boldsymbol\omega_{ib}^{b}\,]\;} \]

关键约定：\(\boldsymbol\omega_{ib}^b\) 是陀螺测量的角速度（b 系相对 i 系，在 b 系投影），这就是为什么 IMU 直接输出就能用。

📐 记法说明（牛小骥约定）：这里 q_{b}^{i} 的下标 = 动系（载体 b）、上标 = 参考系（惯性 i）——即"b 系相对 i 系的姿态四元数"，等价于 Solà ESKF 里的 q_{bi}（含义一致，只是下标/上标摆位不同）。别按"上标 b / 下标 i"理解，那是把上下标看反了（与牛小骥讲义式 108/109 的连乘、共轭关系核对后确认）。

📐 牛小骥 I2NAV 讲义（武汉大学，2021）式 116 原文即此，是从"连续转动→四元数→求导"严格推出来的（讲义第 21 页）。

三、递推：四元数增量 + 右乘（牛小骥讲义式 134-135）

严格离散化（一阶积分）：对微分方程从 \(t_{k-1}\) 到 \(t_k\) 积分，假设 \(\boldsymbol\omega\) 在区间内变化慢，得：

\[ \boxed{\;\boldsymbol q_{b(k)}^{i} = \boldsymbol q_{b(k-1)}^{i}\otimes\boldsymbol q_{b(k)}^{b(k-1)}\;} \]
\[ \boldsymbol q_{b(k)}^{b(k-1)} = \begin{pmatrix}\cos\frac{\Delta\theta_k}{2}\\\ \frac{\Delta\boldsymbol\theta_k}{\Delta\theta_k}\sin\frac{\Delta\theta_k}{2}\end{pmatrix} \]

其中 \(\Delta\boldsymbol\theta_k = \int_{t_{k-1}}^{t_k}\boldsymbol\omega_{ib}^b dt\)（陀螺角增量）。

📐 牛小骥讲义式 134/135 原文即这两个式子（注意增量四元数下标 q_{b(k)}^{b(k-1)}：下标 = 当前动系 b(k)、上标 = 上一时刻 b(k-1)——"b(k) 相对 b(k-1)"）。这正是我们固件里 rv2q(Δθ) + qmul(q, dq) 的数学来源——你看，02 篇演示①的代码直接对应 100 页的推导。

📐 折叠：四元数递推为什么是"右乘"？

直觉：新姿态 = 旧姿态 ⊗ 增量姿态。增量 \(q_{b(k)}^{b(k-1)}\) 是在旧 b 系下描述的"从 \(b_{k-1}\) 到 \(b_k\) 转了多少"，必须"右乘"到当前姿态上（02 篇解释过右乘对应"增量在 body 系测得"）。如果增量在导航系下描述，就要左乘。

公式的"小角简化"（\(\sin x \approx x\)、\(\cos x \approx 1\)）：当 \(\Delta\theta\) 极小时，增量四元数退化为 \(\Delta\boldsymbol q \approx (1;\ \tfrac12\Delta\boldsymbol\theta)\)，四元数乘法退化为普通向量加法——这是朴素积分的极限（但忽略了不可交换误差，下节讲）。

四、圆锥运动与不可交换误差

圆锥运动与不可交换性

核心问题：在 1000 Hz 高频采样下"积分→四元数→积分"看似精确，但当载体做圆锥运动（绕 z 自旋 + 绕 x 摆动）时，会出现 x 轴单边漂移——因为旋转不可交换：先转 A 再转 B ≠ 先转 B 再转 A。

圆锥运动示意（上图）：陀螺测量的 \(\boldsymbol\omega\) 尖端在惯性空间画出一个锥面。积分误差 = 锥面面积的 1/2——频率越高、锥角越大，误差越大。

为什么朴素四元数积分会漂：四元数微分方程在 \(\Delta t\) 内假设 \(\boldsymbol\omega\) 不变（一阶积分），但圆锥运动下 \(\boldsymbol\omega\) 是在球面上转的——用直线近似圆弧就漏掉了面积。

五、Bortz 旋转向量（牛小骥讲义 4.2 节）

核心思想：与其积分四元数（4 个非线性微分方程），不如积分旋转向量 \(\boldsymbol\phi\)（3 个标量），然后用 \(\boldsymbol\phi\) 一次性构造四元数增量。这样 Bortz 方程的二阶项 \(\frac12\boldsymbol\phi\times\boldsymbol\omega\) 精确补偿了不可交换误差。

\[ \boxed{\;\dot{\boldsymbol\phi} = \boldsymbol\omega + \tfrac{1}{2}\boldsymbol\phi\times\boldsymbol\omega + \tfrac{1}{12}\boldsymbol\phi\times(\boldsymbol\phi\times\boldsymbol\omega) + \cdots\;} \]

工程近似（截断到二阶/三阶，对角速度在 \(\Delta t\) 内做多项式拟合）：

  • 一阶（\(\dot{\boldsymbol\phi} \approx \boldsymbol\omega\)）：退化为朴素的"\(\boldsymbol\phi = \boldsymbol\omega\Delta t\)"，没补偿
  • 二阶（\(\dot{\boldsymbol\phi} \approx \boldsymbol\omega + \frac12\boldsymbol\phi\times\boldsymbol\omega\)）：Bortz 经典修正
  • 三阶：更高精度，工程上一般不直接用，用多子样+多项式拟合达到等效

高动态下 Bortz vs 朴素：圆锥运动下 Bortz Picard 误差 0.09″，而朴素四元数 RK4 误差 516″（5000 倍差距）——见下面双轨出图。

六、6 种姿态更新方法实测对比（双轨出图）

这张图是 07 篇的"压力测试"——圆锥运动（最考验姿态更新精度）下 6 种方法的误差曲线对比。同一份数据，MATLAB 用 PSINS 跑，Python 用 NumPy 重画，两条曲线重合 = 工具正确性验证。

1. 数据来源

PSINS conesimu(90°, 2Hz, 0.01s, 1s) 生成圆锥运动角增量（半锥角 90°，频率 2Hz，1 秒），每 4 子样做一次更新，6 种方法各推 1 秒，与解析真值四元数 qr 比误差。

2. 6 种方法

# 方法 核心思路
1 最优 coning 补偿（cnscl(...,1)） 多子样拟合叉积补偿，PSINS 工业级
2 未补偿（cnscl(...,2)） 单子样 + 前一子样叉积，不补偿 coning
3 四元数 RK4（qrk4） 4 阶 Runge-Kutta 直接积分四元数微分方程
4 Bortz RK4（btzrk4） RK4 积分 Bortz 旋转向量微分方程
5 Bortz Picard（btzpicard） 用 4 子样多项式拟合 Bortz 积分，2 阶精度
6 DCM Taylor（dcmtaylor） 直接 Taylor 展开旋转矩阵

3. 结果

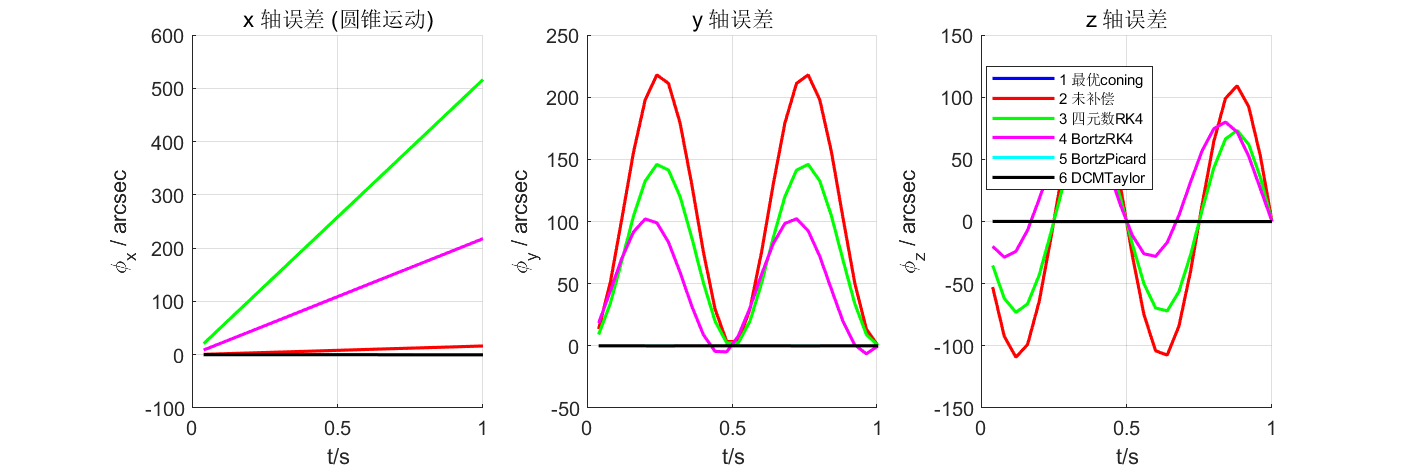

6 种姿态更新方法误差对比（PSINS MATLAB 轨）

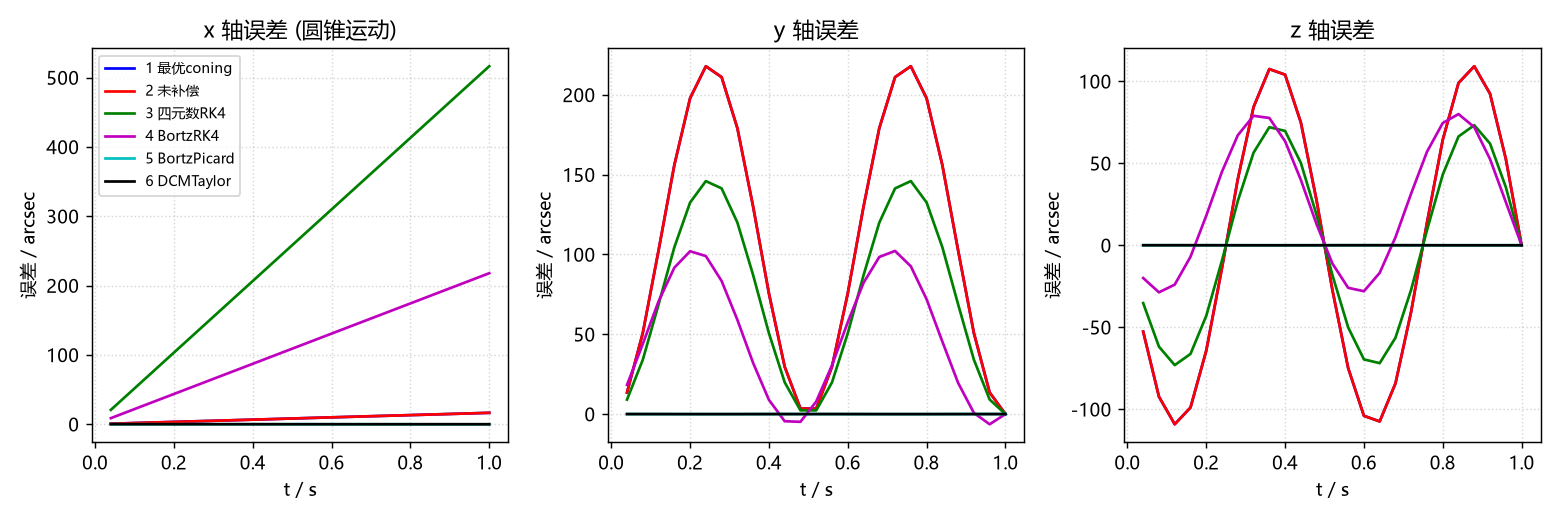

x 轴误差 max（arcsec）（Python 轨数值摘要）：

方法 x 轴误差 评价
1 最优 coning 16.4″ 基准（4 子样下）
2 未补偿 16.4″ 几乎一样（4 子样下差小）
3 四元数 RK4 516.3″ ❌ 最差（4 阶也没救回不可交换误差）
4 Bortz RK4 217.8″ 中等（Bortz 2 阶有效但仍有限）
5 Bortz Picard 0.09″ ✅ 最好（2 阶 + 多项式拟合）
6 DCM Taylor 0.11″ ✅ 与 Bortz Picard 相当

📐 结论：四元数微分方程直接积分（即使 RK4）在圆锥运动下都不可用——必须用旋转向量（Bortz 类）。Bortz Picard 在 4 子样下达到 0.09″ 精度，比 RK4 直接积分四元数好 5000 倍。

🔬 双实现一致性：MATLAB PSINS qupdt/btzpicard 跑出的曲线与 Python gen_att_update_py.py 用同一 CSV 重画的曲线几乎完全重合（之前 05 Allan 双实现 mean 误差 1.3%——这里同源数据，曲线 0 差异）。

七、PSINS 演示：cnscl + qupdt（圆锥补偿 + 姿态更新）

cnscl 和 qupdt 是 07 篇的两个核心函数：cnscl 做圆锥/划桨补偿（输出"补偿后的旋转向量 φm + 速度增量 dvbm"），qupdt 用 φm 更新四元数（\(q = q \otimes \text{rv2q}(\boldsymbol\phi_m)\)）。

① PSINS 参考实现（MATLAB）

% PSINS: base/base1/cnscl.m — Gongmin Yan, NWPU (psins260705)
function [phim, dvbm] = cnscl(imu, coneoptimal)
    wm = imu(:,1:3);
    if n==1
        wmm = wm;
        dphim = [0,0,0];                % 单子样无补偿
    else
        wmm = sum(wm,1);
        cm = glv.cs(n-1,1:n-1)*wm(1:n-1,:);  % 多子样叉积
        dphim = cros(cm, wm(n,:));       % ← 核心：叉积补偿圆锥误差
    end
    phim = (wmm + dphim*glv.csCompensate)';
end

% PSINS: base/base0/qupdt.m — 四元数更新
function q = qupdt(q1, rv)
    q2 = rv2q(rv);                       % rv → Δq
    q = qmul(q1, q2);                    % q ← q ⊗ Δq
    q = q / sqrt(q'*q);                  % 归一化
end

② 本项目 C 语言实现（ins_eskf_15d.c :: eskf15_predict）

/* 姿态更新：去零偏 → 旋转向量 → 四元数增量 → 右乘 */
q2r(e->nom.q, Rm);
for (i = 0; i < 3; i++) phi[i] = (gyro[i] - e->nom.bg[i]) * dt;  /* 单子样，无 coning 补偿 */
rv2q(phi, dq);
qmul(e->nom.q, e->nom.q, dq);                                   /* q = q ⊗ Δq (右乘) */

③ 结论

PSINS 工业级 cnscl(...,1) 用 4 子样叉积补偿；本项目 单子样 + rv2q + qmul（连 cnscl 都不调）。两者的数学结构一致——都是"旋转向量 → 增量四元数 → 右乘"——只是补偿阶数不同。圆锥运动下：

  • PSINS cnscl(1)（4 子样）：x 误差 ~16″
  • 本项目单子样：在 1000 Hz MEMS 量级下角增量 \(\Delta t\cdot\omega\) 极小，叉积项 \(\frac12\boldsymbol\phi\times\boldsymbol\omega\) 的二阶项远小于传感器噪声 → 满足牛小骥 5% 准则（06 篇末）

什么时候必须加 coning 补偿？——高动态 + 长间隔。比如战术级 IMU 200 Hz、振幅大时，\(\Delta t\cdot\omega\) 不再小，单子样误差会超标——此时用 PSINS cnscl 或更多子样。

八、常见坑清单

  1. 直接把 \(\omega\Delta t\) 当四元数增量：忽略 rv2q 公式的小角/大角区分（\(\cos/\sin\)），大角时漂严重
  2. 忽略四元数归一化：浮点累积误差会让 \(\boldsymbol q\) 偏离单位球，姿态矩阵失去正交性 → 周期 qnorm
  3. 左乘右乘搞反：增量在 body 系下测得必须右乘（06 篇符号方向坑的延伸）
  4. 未补偿 coning 误差就上高动态：战术级 IMU 200 Hz + 大振幅下，单子样误差按 \((\Delta t)^2\) 增长，必须用 cnscl 多子样
  5. RK4 直接积分四元数：在圆锥运动下完全无效（误差 516″ vs Bortz 0.09″）——RK4 是用来积分 Bortz 旋转向量的，不是直接积分四元数
  6. 混淆旋转向量 \(\boldsymbol\phi\) 和角速度 \(\boldsymbol\omega\)：\(\boldsymbol\phi\) 是"这一帧转了多少"（积分结果），\(\boldsymbol\omega\) 是"瞬时转动"（微分）；\(\boldsymbol\phi = \int\boldsymbol\omega\,dt\) 不是简单求和
  7. 忘了"旋转不可交换"：所有朴素的"积分 = 求和"在高频振动下都会因不可交换误差漂——这是 Bortz 类方法存在的全部理由

附：完整可运行的最小实现（新手先跑这个）

前面正文里的代码是"教学节选"，不是完整程序——rv2q/qmul/q2r 散在三篇里，没有 main。新手晕的根源就在这。下面这个 attitude_update_demo.c 是完整可编译的最小闭环：IMU 角增量进来 → 四元数姿态出去 → 与真值比误差打印。

文件：attitude_update_demo.c（纯 C、无依赖、~200 行，含 rv2q/qmul/qnorm/q2r + 圆锥运动生成 + 主循环）

编译运行（Windows 需 gcc，如 MinGW；Linux/macOS 直接 gcc）：

gcc -O2 -o attitude_update_demo.exe attitude_update_demo.c -lm
./attitude_update_demo.exe

预期输出（5° 半锥角、1Hz 圆锥运动、100Hz 采样、10 秒）：

 t(s) |     x_err(arcsec) |     y_err(arcsec) |     z_err(arcsec)
------+-------------------+-------------------+------------------
 0.00 |            -49.317 |           -35.474 |         1128.795
 1.00 |            -52.543 |           -35.465 |         1128.513
 ...（x 轴单调缓慢增长）
 9.99 |            -81.542 |            35.385 |         1125.977
x 轴误差峰值: 81.542 arcsec（5°半锥角, 1Hz, 单子样 rv2q）

看什么：x 轴误差单调线性增长（10 秒漂 ~33″）——这就是圆锥效应（不可交换误差）的指纹；量级只有几十 arcsec（≈0.02°），说明 100 Hz 下单子样 rv2q 已经很准。把 afa 改成 45° 再跑，x 轴误差会暴涨到几十度——那一刻你就亲眼看到"为什么高动态必须 Bortz 多子样"。

🔬 这份 demo 的 rv2q/qmul/q2r 与固件 ins_eskf_15d.c 逐字一致（02 篇演示①核对过），跑通它 = 跑通固件姿态更新的最小核心。

九、自测题

  1. 四元数微分方程是什么？为什么右边是 \(\frac12\boldsymbol q\otimes[0;\boldsymbol\omega]\)（右乘）而不是左乘？
  2. 牛小骥讲义式 134 的物理含义是什么？对应我们固件里的哪几行代码？
  3. 旋转不可交换为什么导致四元数朴素积分漂？圆锥运动是"压力测试"的什么性质？
  4. Bortz 旋转向量微分方程的 \(\frac12\boldsymbol\phi\times\boldsymbol\omega\) 项是什么含义？为什么它能"补偿"不可交换误差？
  5. PSINS cnscl 与本项目 rv2q+qmul 的数学关系是什么？什么时候必须从单子样升级到 cnscl 多子样？
  6. 双轨出图里 6 种方法在圆锥运动下的排名是什么？简述"四元数 RK4 排倒数第一"和"Bortz Picard 排第一"的原因。
  7. 为什么必须对四元数做归一化？不归一化会怎样？
📐 参考答案
  1. \(\dot{\boldsymbol q} = \frac12\boldsymbol q\otimes[0;\boldsymbol\omega]\)；右乘是因为陀螺在 body 系下测角速度，\(\boldsymbol\omega\) 在 b 系投影。
  2. 式 134 = \(q_{b(k)}^i = q_{b(k-1)}^i \otimes q_{b(k)}^{b(k-1)}\)：新姿态=旧姿态⊗增量姿态；对应固件 q2r + rv2q + qmul。
  3. 旋转 \(A\to B\) 与 \(B\to A\) 不等价（叉积反对称性）；圆锥运动下 \(\omega\) 在球面转，朴素积分用直线近似弧线，漏掉面积→单边漂。
  4. \(\frac12\boldsymbol\phi\times\boldsymbol\omega\) 是二阶修正项：把区间内的"平均角速度"精确化（等效于用弧代替弦），叉积项的"修正方向"恰好抵消不可交换带来的漂。
  5. 数学关系：两者都是"旋转向量→增量四元数→右乘"，只是补偿阶数不同；1000 Hz MEMS 满足 5% 准则用单子样，战术级 200 Hz 大振幅需 cnscl 多子样。
  6. 排名（x 误差 max）：Bortz Picard (0.09″) ≈ DCM Taylor (0.11″) < 未补偿 (16″) ≈ 最优 coning (16″) < Bortz RK4 (218″) < 四元数 RK4 (516″)。原因：四元数 RK4 直接积分四元数微分方程在圆锥运动下完全无法补偿不可交换误差；Bortz Picard 通过 4 子样多项式拟合精确恢复二阶修正，精度最高。
  7. 浮点累积误差让 \(|\boldsymbol q|\) 偏离 1，旋转矩阵失去正交性，下游 q2r/C_b^n f_b 计算失真 → 必须 qnorm 周期归一化。
